پدیدهشناسی تهدیدات الکترومغناطیسی توان بالا (HEMP و IEMI)
توسعه روزافزون زیرساختهای دیجیتال و تمرکز سرمایههای حیاتی در مراکز داده، ایمنسازی این مراکز را در برابر اختلالات الکترومغناطیسی شدید به یک اولویت راهبردی در پدافند غیرعامل و تداوم کسبوکار تبدیل کرده است. تجهیزات پردازشی، سرورها و سامانههای ذخیرهسازی مدرن به دلیل ابعاد میکرومتری تراشهها و ولتاژ کاری پایین، در برابر جهشهای ناگهانی ولتاژ و میدانهای الکترومغناطیسی شدید فوقالعاده آسیبپذیر هستند. از میان تهدیدات موجود، پالس الکترومغناطیسی ناشی از انفجار هستهای در ارتفاع بالا (HEMP) و تداخل الکترومغناطیسی عمدی (IEMI) خطرناکترین پدیدهها برای سوختن و از کار افتادن تجهیزات الکترونیکی محسوب میشوند.
پدیدهشناسی HEMP نشان میدهد که این پالس در اثر انفجار هستهای در ارتفاعات بالای 30 کیلومتر از سطح زمین ایجاد شده و منطقهای در حد یک قاره را تحت تاثیر قرار میدهد. پالس HEMP از سه مؤلفه زمانی مجزا تشکیل میشود:
مؤلفه سریع E1: این مؤلفه در بازه زمانی نانومانی رخ میدهد و دامنه میدان الکتریکی آن به بیش از ۵۰ کیلوولوت بر متر میرسد. فرکانسهای بالا و انرژی سهمگین این پالس باعث تخریب آنی مدارات نیمههادی و تجهیزات شبکه میشود.
مؤلفه میانمدت E2: رفتاری شبيه به صاعقه داشته و در بازه میکروثانیهای رخ میدهد که کنترل آن توسط سیستمهای برقگیر استاندارد تا حدی امکانپذیر است.
مؤلفه کند E3: از چند ثانیه تا چند دقیقه به طول میانجامد و پدیدهای شبيه به طوفانهای خورشیدی ایجاد میکند که باعث اشباع و تخریب ترانسفورماتورهای بزرگ در شبکه توزیع برق میشود.
در سوی دیگر، پدیده IEMI حاصل استفاده عمدی از تسلیحات الکترومغناطیسی پایه-زمینی یا تجهیزات قابل حمل توسط مهاجمان است. این تجهیزات بدون نیاز به انفجار هستهای، پالسهای ولتاژی با زمان صعود فوقالعاده سریع (کمتر از 100 پیکوثانیه تا 1 نانومانی) تولید کرده و به سمت مراکز داده تابانده یا به خطوط تغذیه تزریق میکنند. در هر دو حالت، خطوط برق شهری و کابلهای ارتباطی فلزی ورودی به مرکز داده به عنوان آنتنهای دریافتکننده عمل کرده و این پالسهای مخرب را مستقیماً به اتاقهای سرور هدایت میکنند. نصب فیلترهای تخصصی HEMP/IEMI در نقطه ورود این خطوط تنها راه جلوگیری از ورود این انرژیهای تخریبی است.
اصول کارکرد و معماری فنی فیلترهای حفاظتی
عملکرد فیلترهای HEMP/IEMI بر پایه حذف فرکانسهای مزاحم و هدایت انرژیهای اضافه به سیستم زمین استوار است. این تجهیزات به عنوان یک سد حفاظتی هوشمند در محل ورود خطوط برق و دیتا عمل میکنند. عملکرد این فیلترها را میتوان در سه مکانیسم پیوسته خلاصه کرد:

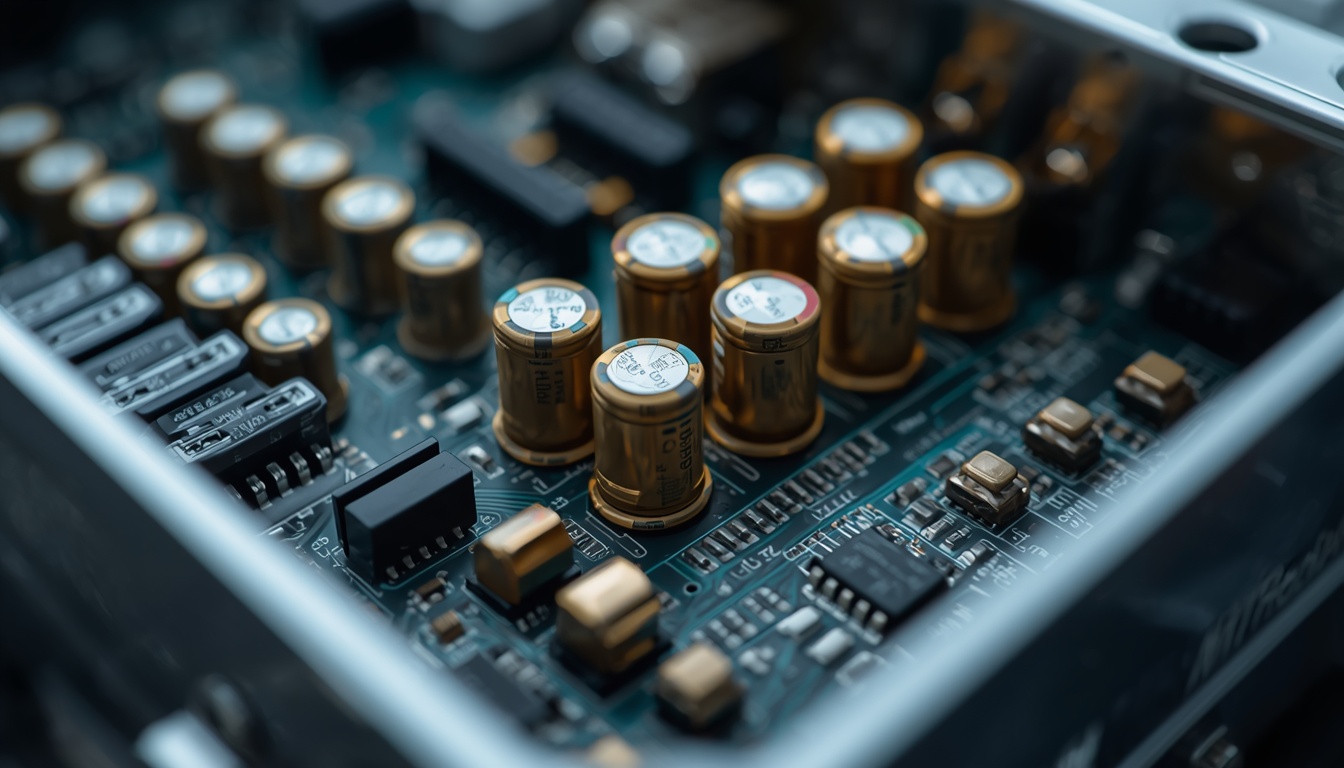

فرآیند نخست، تفکیک و جداسازی فرکانسی است. برق شهری با فرکانس پایین (50 یا 60 هرتز) به راحتی و بدون تلفات از فیلتر عبور میکند. اما زمانی که پالسهای مخرب HEMP یا IEMI که حاوی فرکانسهای بسیار بالا (از چند کیلوهرتز تا چند گیگاهرتز) هستند به فیلتر میرسند، اجزای داخلی فیلتر شامل سلفها و خازنهای تغذیهای (Feedthrough Capacitors) مقاومت بسیار شدیدی در برابر عبور آنها ایجاد کرده و مانع پیشروی آنها میشوند.
فرآیند دوم، هدایت و تخلیه ولتاژهای گذرا به زمین است. در قسمت ورودی فیلتر، قطعات سرکوبکننده ولتاژ گذرا (Transient Suppressors) و واریستورهای پرقدرت قرار دارند. به محض ورود پالس ولتاژ بالا، این قطعات در کسر کوچکی از نانومانی تغییر حالت داده و یک مسیر کممقاومت به سمت بدنه فلزی فیلتر و زمین ایجاد میکنند تا جریانهای چند هزار آمپری به زمین منتقل شوند.
فرآیند سوم، ایمنی و تخلیه انرژی باقیمانده است. فیلترها دارای مقاومتهای داخلی تخلیهکننده (Bleeder Resistors) هستند تا پس از دفع پالس یا قطع برق، ولتاژ ذخیرهشده در خازنهای داخلی را ظرف مدت کمتر از 30 ثانیه به سطوح ایمن (زیر 34 ولت) برسانند تا از آسیب به تجهیزات خروجی و برقگرفتگی پرسنل جلوگیری شود.

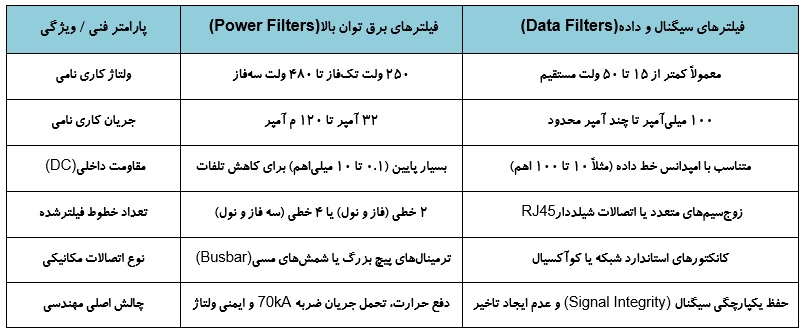

تحلیل مقایسهای فیلترهای خطوط برق و سیگنال
تجهیزات فیلترینگ بر اساس نوع خطی که از آن حفاظت میکنند، به دو دسته اصلی فیلترهای برق توان بالا و فیلترهای سیگنال/داده تقسیم میشوند. فیلترهای برق برای جریانهای بالا و ولتاژهای شهری طراحی میشوند، در حالی که فیلترهای سیگنال وظیفه حفاظت از خطوط ارتباطی کمولتاژ را بدون افت کیفیت دیتا بر عهده دارند.
چارچوب استانداردهای مرجع و شاخصهای سنجش عملکرد
اطمینان از کارایی فیلترهای HEMP/IEMI نیازمند ارزیابی آنها تحت استانداردهای نظامی و غیرنظامی بینالمللی است. استاندارد نظامی MIL-STD-188-125-1A مرجع اصلی طراحی برای مراکزی است که نیاز به بالاترین سطح ایمنی دارند. در حوزه تجاری و غیرنظامی نیز سری استانداردهای IEC 61000 (به ویژه کمیته SC 77C) و توصیه ITU-T K.78 الزامات حفاظتی زیرساختها را تعیین میکنند.
عملکرد این فیلترها بر اساس دو شاخص سنجیده میشود:
میزان تضعیف سیگنال (Insertion Loss): قدرتی است که فیلتر در مسدود ساختن نویزها در فرکانسهای مختلف دارد. فیلترهای استاندارد باید در فرکانسهای بین 10 مگاهرتز تا 10 گیگاهرتز، تضعیف حداقل 80 دسیبل را فراهم کنند که به معنای کاهش 99.999999 درصدی انرژی پالس است.

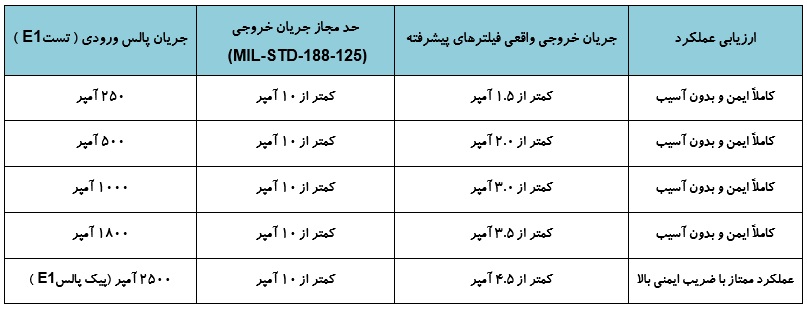

تست تزریق جریان پالس (PCI): این تست میزان جریان عبوری و باقیمانده از فیلتر را پس از اعمال پالسهای پرقدرت اندازهگیری میکند.
الزامات مهندسی پیادهسازی در نقطه ورود (POE) و نگهداری پایداری

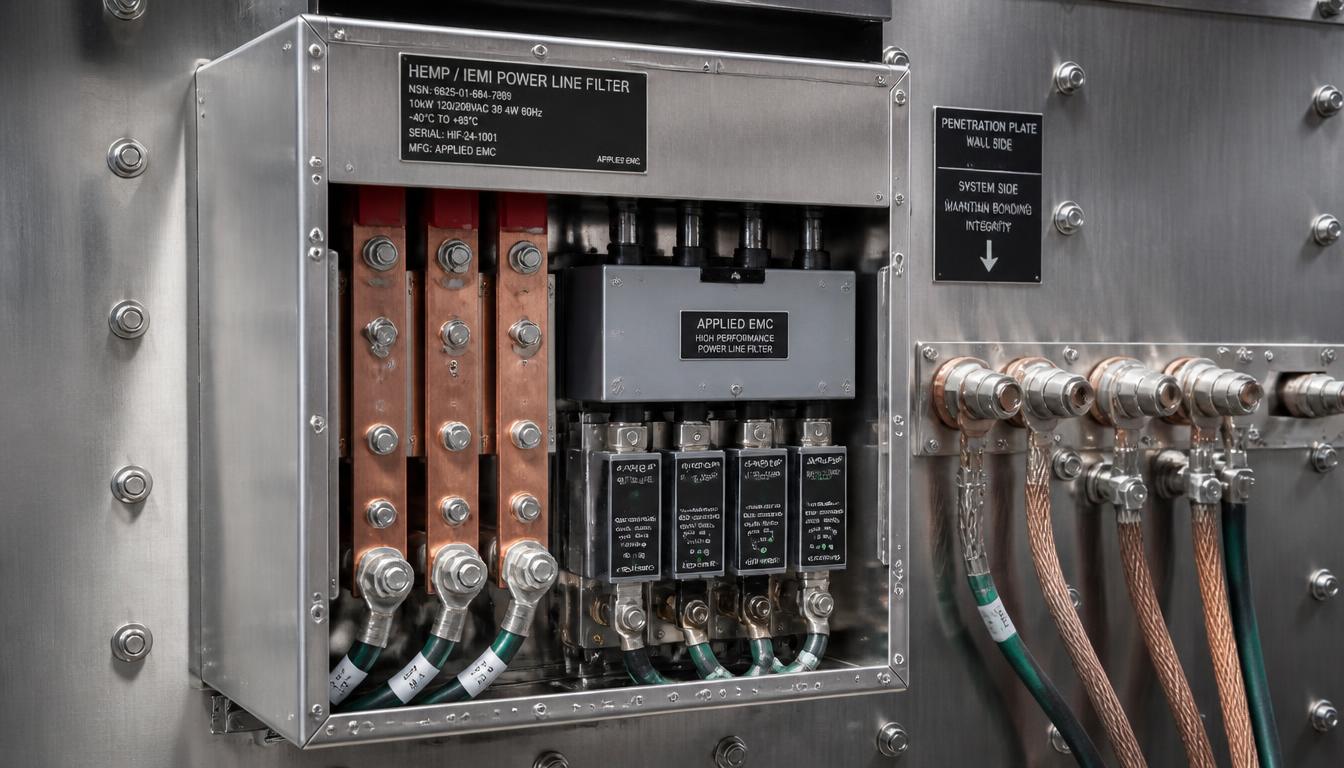

حتی باکیفیتترین فیلتر HEMP نیز در صورت نصب نادرست، عملکرد حفاظتی خود را از دست خواهد داد. در مهندسی مراکز داده مقاوم، مفهموم "نقطه ورود" یا POE (Point of Entry) نقش محوری دارد. نقطه ورود عبارت است از یک صفحه فلزی یکپارچه (Penetration Plate) که بر روی دیواره قفس فارادی یا شیلد فلزی مرکز داده نصب شده و تمامی خطوط ورودی باید از طریق فیلتر بر روی این صفحه پیادهسازی شوند.
بدنه فلزی فیلتر باید به صورت کاملاً هوابند و از نظر الکترومغناطیسی یکپارچه (RF-Tight) به صفحه POE متصل شود. وجود هرگونه رنگ، اکسیداسیون یا فاصله مویی در محل اتصال فیلتر به بدنه شیلد، باعث افت شدید تضعیف فرکانسی میشود. همچنین کابلهای ورودی (آلوده) که از محیط بیرونی میآیند باید کاملاً از کابلهای خروجی (فیلترشده و پاک) جدا نگهداشته شوند، زیرا مجاورت کابلها باعث کوپلینگ پالس و دور زدن فیلتر میشود.
تجهیزات حفاظتی نیازمند اجرای برنامه منظم نگهداری و پایش پایداری (HM/HS) هستند. این فرایند شامل بازرسیهای دیداری دورهای جهت اطمینان از عدم خوردگی اتصالات، اندازهگیری سالانه مقاومت اتصال زمین و انجام تستهای تزریق پالس متناوب برای اطمینان از سلامت خازنها و برقگیرهای داخلی فیلتر است.
