استانداردهای طراحی، ساخت و اعتبارسنجی اتاق‌های سازگاری الکترومغناطیسی (EMC)

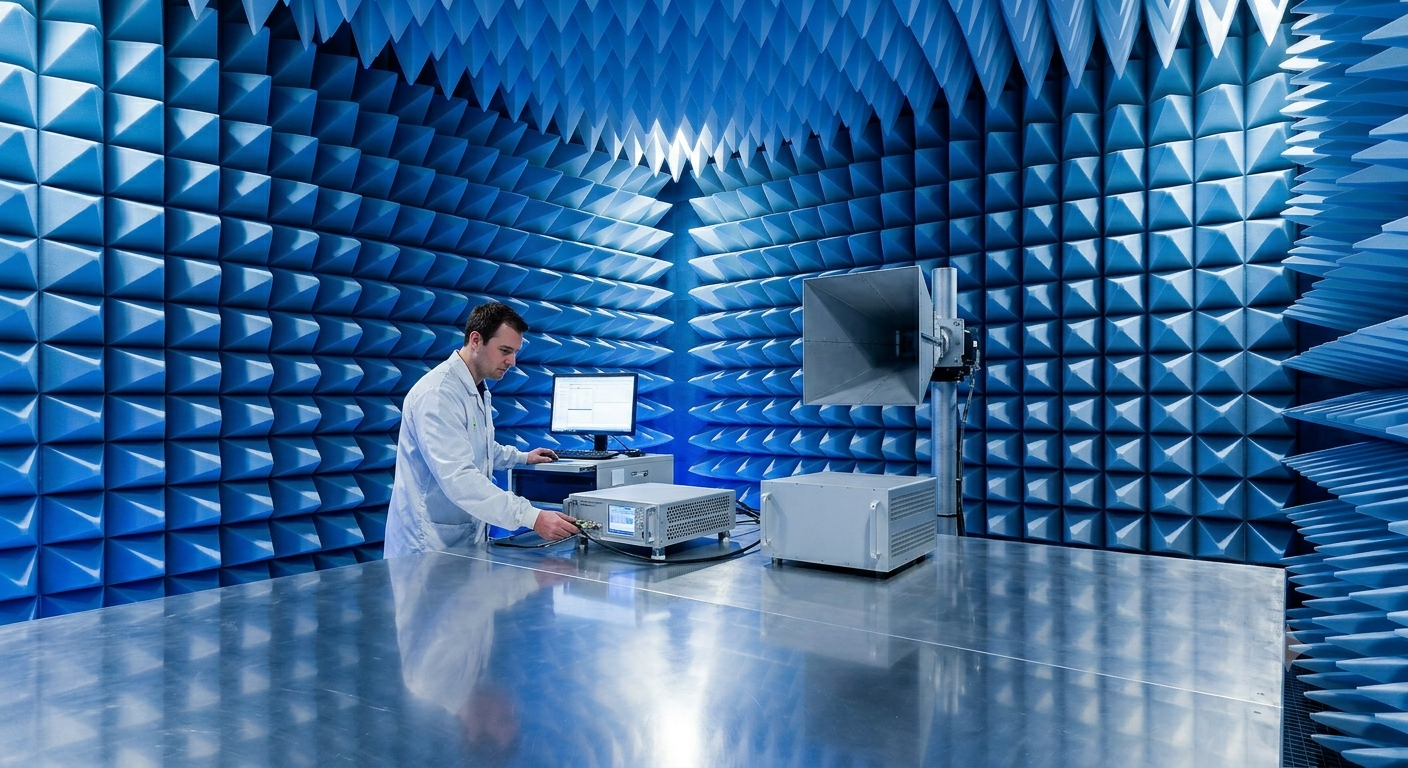

ارزیابی سازگاری الکترومغناطیسی (EMC) به عنوان یکی از حیاتی‌ترین مراحل توسعه و تجاری‌سازی تجهیزات الکتریکی و الکترونیکی، تضمین می‌کند که دستگاه‌ها در محیط‌های عملیاتی خود بدون ایجاد تداخل برای سایر سیستم‌ها یا تاثیرپذیری نامطلوب از آن‌ها کار می‌کنند. اتاق‌های تست EMC از جمله اتاق‌های نیمه‌آنتنیک (Semi-Anechoic Chambers - SAC)، اتاق‌های تمام‌آنتنیک (Fully Anechoic Rooms - FAR) و سلول‌های الکترومغناطیسی عرضی (TEM Cells)، فضاهای کنترل‌شده و ایزوله‌ای هستند که با مسدود کردن نویزهای محیطی بیرونی و به حداقل رساندن بازتاب‌های داخلی، امکان اندازه‌گیری دقیق و تکرارپذیر پدیده‌های انتشار (Emission) و مصونیت (Immunity) را فراهم می‌سازند. ساختار، تجهیز و کالیبراسیون این اتاق‌ها تحت حاکمیت کدهای فنی سخت‌گیرانه‌ای است که توسط سازمان‌های استانداردهای بین‌المللی تدوین شده‌اند.

توسعه و کالیبراسیون اتاق‌های تست مستلزم درک عمیق استانداردهای مرجع بین‌المللی نظیر استانداردهای کمیسیون بین‌المللی الکتروتکنیک (IEC)، کمیته ویژه تداخل رادیویی (CISPR)، سازمان بین‌المللی استانداردسازی (ISO) و استانداردهای نظامی وزارت دفاع ایالات متحده (MIL-STD) است. جزئیات این استانداردها در منابع معتبری همچون پایگاه تخصصی استانداردهای Rohde & Schwarz و مرکز دانش سازگاری الکترومغناطیسی Ametek CTS مورد واکاوی قرار گرفته است.

ساختار و طبقه‌بندی استانداردهای الکترومغناطیسی

استانداردهای مرتبط با سنجش‌های محیطی و تجهیزات اتاق‌های EMC بر اساس عملکرد و دامنه شمول خود به چهار گروه بنیادین تقسیم‌بندی می‌شوند. این معماری چهار لایه، چگونگی تعامل تعاریف پایه‌ای با نیازمندی‌های خاص هر محصول را مشخص می‌سازد. بر اساس تحلیل‌های ارائه‌شده در پرتال تخصصی Academy of EMC، دسته‌بندی این استانداردها به شرح زیر تبیین می‌شود:

•  استانداردهای پایه‌ای (Basic EMC Publications):
  این استانداردها قوانین عمومی، اصطلاحات فنی، روش‌های تست، الزامات تجهیزات اندازه‌گیری و مشخصات فیزیکی سایت‌های تست را تعریف می‌کنند و مستقیماً برای صدور گواهی محصول اعمال نمی‌شوند. نمونه‌های بارز آن سری استانداردهای کالیبراسیون تجهیزات و سایت‌های آزمون یعنی CISPR 16 و سری روش‌های تست مصونیت الکترواستاتیک و میدان‌های تشعشعی یعنی IEC 61000-4 هستند.
• استانداردهای عمومی (Generic EMC Standards):
  در مواردی که استاندارد اختصاصی برای یک محصول وجود نداشته باشد، این استانداردها با توجه به محیطی که دستگاه در آن کار می‌کند (مانند محیط‌های مسکونی، تجاری و صنعتی)، حدود آستانه انتشار و سطح مصونیت را مشخص می‌کنند. استانداردهای سری IEC 61000-6 از این دسته هستند.
• استانداردهای خانواده محصول (Product Family Standards):
  این استانداردها برای گروهی از محصولات با ویژگی‌های عملکردی مشابه و در یک صنف مشخص نوشته می‌شوند و ارجاعات مستقیمی به استانداردهای پایه‌ای دارند. استانداردهای معروفی نظیر CISPR 11 برای تجهیزات صنعتی، علمی و پزشکی (ISM) و CISPR 32 برای تجهیزات چندرسانه‌ای نمونه‌های کلیدی این گروه هستند.
•  استانداردهای اختصاصی محصول (Product Standards):
  این استانداردها ویژه یک کالای مشخص توسعه یافته و تمامی جزئیات فنی و فرکانسی تست را متناسب با چرخه عمر آن محصول تبیین می‌کنند.

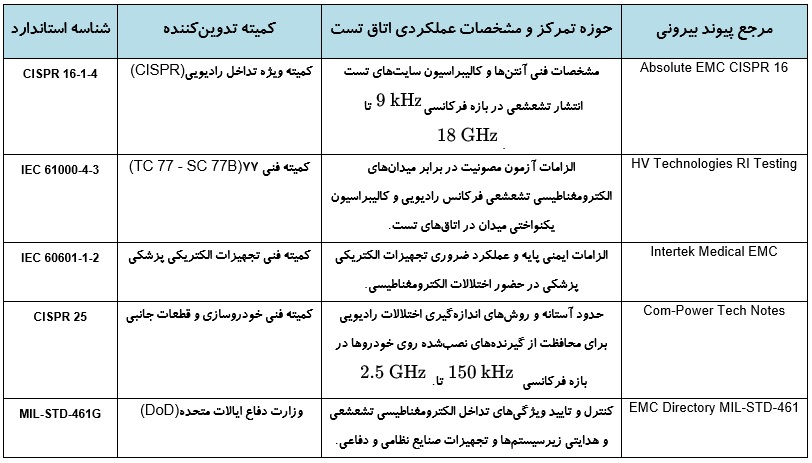

ساختار فنی این سیستم‌ها و جزییات کمیته‌های فرعی فعال در توسعه استانداردهای پایه‌ای و خانواده محصول در جدول زیر خلاصه شده است:

الزامات فنی و استانداردهای اعتبارسنجی اتاق‌های EMC

تایید صلاحیت عملکردی یک اتاق تست EMC، برای اطمینان از صحت و تکرارپذیری داده‌های حاصل از آزمون‌ها الزامی است. پارامترهای کلیدی که انطباق سایت‌های تست را تعیین می‌کنند شامل اثرگذاری شیلدینگ فیزیکی، تضعیف استاندارد سایت، نسبت موج ایستاده ولتاژ سایت و یکنواختی میدان در منطقه تست است. روش‌های ارزیابی کالیبراسیون اتاق‌ها در راهنمای شرکت Kiwa Dare - EMC Site Validation به تفصیل تشریح شده است.

• اثربخشی شیلدینگ فیزیکی و الزامات ساختاری :

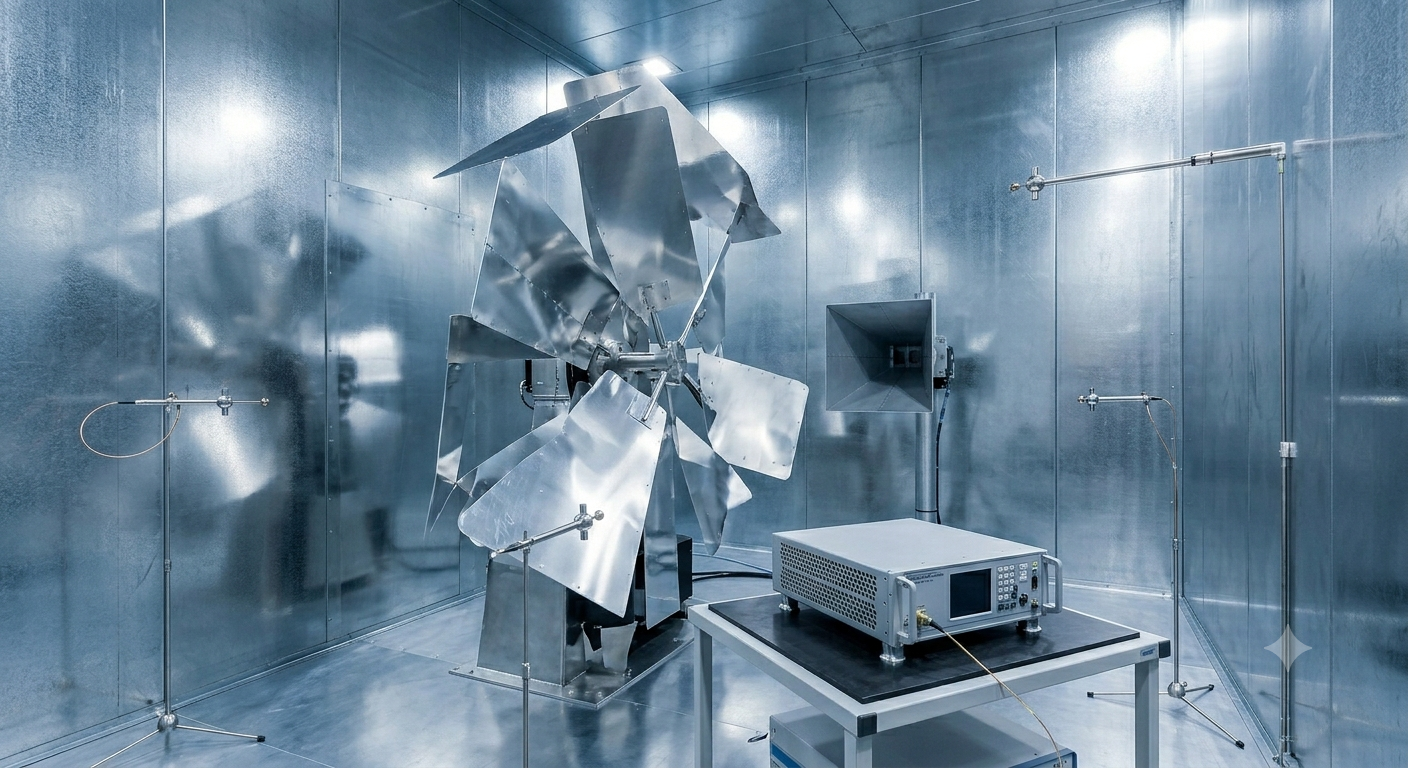

  اثربخشی شیلدینگ (Shielding Effectiveness - SE) سنگ بنای عملکرد ایمن و بدون نویز در یک اتاق فرکانس رادیویی است. ارزیابی میزان شیلدینگ به معنای توانایی محفظه فلزی اتاق (قفس فارادی) در ایزوله‌سازی کامل فضای داخل از بیرون تعریف می‌شود. استاندارد مرجع IEEE 299 مشخصات فنی و متدهای اندازه‌گیری این تضعیف را در بازه فرکانسی وسیع 1Khz تا 110Ghz تدوین کرده است. برای کاربردهای با عملکرد بالا، اتاق‌های ساخته‌شده بر اساس فناوری‌های مدرن نظیر سامانه‌های تست اتاق‌های Tekiknow باید تضعیف اثربخش شیلدینگ فرکانسی معادل 100dB تا 120dB را ارائه دهند. به طور موازی، استانداردهای دیگری همچون EN 50147-1 و MIL-STD-188-125-1 ضوابط ساختاری شیلدینگ را برای پایداری در برابر پدیده‌های پالس‌های الکترومغناطیسی با ارتفاع بالا (HEMP) بررسی می‌کنند.

• ارزیابی تضعیف سایت استاندارد در بازه فرکانسی زیر ۱ گیگاهرتز :

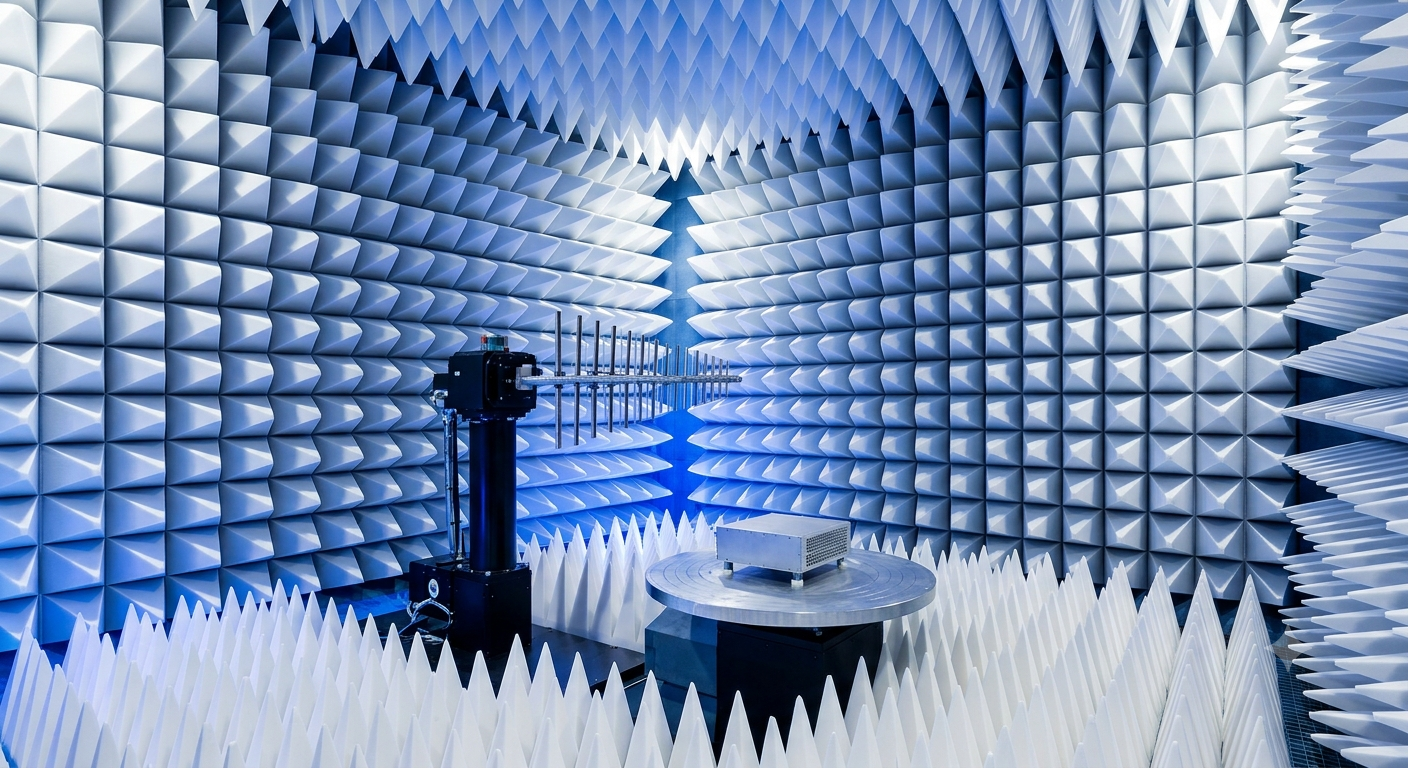

  تضعیف سایت استاندارد (Normalized Site Attenuation - NSA) برای سنجش کیفیت اتاق‌های نیمه‌آنتنیک (SAC) و سایت‌های تست فضای باز (OATS) در محدوده فرکانسی بحرانی 30Mhz تا 1Ghz به کار می‌رود. کدهای کالیبراسیون CISPR 16-1-4 و ANSI C63.4 الزامات هندسی دقیقی را برای فواصل اندازه‌گیری 3 متری و 10 متری وضع کرده‌اند. در این آزمون از روش سنجش حجمی (Volumetric Method) استفاده می‌شود که در آن آنتن فرستنده در حجم فرضی روی میز چرخان (با قطرهای مشخص 1 تا ۴ متر یا بزرگ‌تر) قرار گرفته و آنتن گیرنده با حرکت عمودی بین ارتفاع‌های 1 تا ۴ متر، تغییرات پلاریزاسیون افقی و عمودی را ثبت می‌کند. معیار قبولی سایت بر اساس این استانداردها، عدم انحراف نتایج اندازه‌گیری از پاسخ تئوریک ایده آل فضا بیش از محدوده مجاز  ( 4dB یا مقادیر پیشرفته‌تر 3.5dB برای اتاق‌های ممتاز نظامی) است. مدل پایه محاسباتی برای تضعیف استاندارد سایت به صورت تفاوت ولتاژهای اندازه‌گیری‌شده در مسیر مستقیم و از طریق سایت تعریف می‌شود:

 S A = V_Direct - V_Site

• نسبت موج ایستاده ولتاژ سایت بالای ۱ گیگاهرتز و مدل خطای نمونه‌برداری :
  برای فرکانس‌های بالاتر از 1Ghz (به طور خاص تا 18Ghz )، بازتاب‌های فرکانسی ناشی از جاذب‌های روی دیواره‌ها، عملکرد اتاق را مختل می‌کنند. استاندارد CISPR 16-1-4 پارامتر نسبت موج ایستاده ولتاژ سایت (sVSWR) را به عنوان شاخص کلیدی معرفی کرده است. طبق این متدولوژی، آنتن فرستنده در امتداد یک مسیر مستقیم به طول 40cm قرار گرفته و در شش گام مکانی با فواصل ,30+ ,18+ ,10+ ,2+ ,0 و 40cm+ جابجا می‌شود. ثبت ولتاژ دریافتی آنتن ثابت به ارزیاب اجازه می‌دهد تا بیشینه و کمینه دامنه‌های تداخل برآیند را پیدا کرده و نسبت sVSWR را طبق رابطه زیر استخراج نماید:

    sVSWR = E_max / E_min

• با این وجود، ارزیابی‌های فنی دقیق منتشر شده در گزارش‌های تخصصی مجله InCompliance نشان می‌دهند که این پروتکل سنتی با خطای ساختاری "سوگیری انطباق" (Compliance Bias) همراه است. از آنجا که فواصل نقاط موقعیت‌دهی برای کلیه فرکانس‌ها ثابت است، طول موج‌های فشرده‌شده در فرکانس‌های بالا (مثلا در فرکانس‌های بحرانی 7.5Ghz و 15Ghz ) بر گام‌های مکانی منطبق شده و سنسورها عملا از ثبت بیشینه‌ها و کمینه‌های امواج بازتابی باز می‌مانند. این موضوع سبب می‌شود سایت‌ها عملکردی بسیار ایده‌آل‌تر و فراتر از شرایط واقعی خود نشان دهند. علاوه بر این، استفاده از آنتن‌های غیرایزوتروپیک با الگوهای تابشی نامتقارن، پدیده عدم قطعیت کالیبراسیون را تا مقادیر نامطلوب 2.9dB افزایش می‌دهد.

• کالیبراسیون مدرن زمان‌دامنه و تفکیک بردارهای انعکاسی :
  برای رفع خطای جابه‌جایی آنتن‌ها و غلبه بر چالش عدم قطعیت هندسی، استاندارد جدیدتر ANSI C63.25 روش پیشرفته زمان‌دامنه (TD-sVSWR) را معرفی کرده است. این روش با همکاری سیستم‌های اندازه‌گیری شرکت‌هایی نظیر Rohde & Schwarz و با استفاده از آنالایزرهای شبکه برداری (VNA) پیاده‌سازی شده است. در متدولوژی TD-sVSWR، آنتن‌های فرستنده و گیرنده به صورت کاملاً ایستا مستقر شده و امپدانس پیچیده و برداری انتقال سیگنال (S₂₁) در بازه فرکانسی وسیعی از 500Mhz تا 19.7Ghz با گام‌های ظریف فرکانسی 1Mhz ثبت می‌شود.
  با استفاده از تبدیل فوریه معکوس (IFFT)، پاسخ‌های ثبت‌شده از حوزه فرکانس به حوزه زمان منتقل می‌شوند. از آنجا که امواج مستقیم بین دو آنتن زودتر از امواج انعکاسی دیواره‌ها به گیرنده می‌رسند، اعمال یک فیلتر گیت زمانی با پنجره هان (Hann Window) امکان جداسازی و حذف ریاضی سیگنال مستقیم از بازتاب‌ها را فراهم می‌آورد. در نهایت با برگرداندن سیگنال فیلتر شده به حوزه فرکانس با تبدیل فوریه مستقیم، مقدار واقعی و فاقد خوش‌بینی کاذب sVSWR با سرعتی معادل شش برابر فرآیندهای مکانیکی سنتی استخراج می‌شود. این روش همچنین با به کارگیری متدولوژی برداری و تحلیل فاصله بر اساس سرعت نور ( c ≈ 3 x 10⁸ m/s )، موقعیت دقیق هندسی خرابی‌های جاذب‌های فومی روی دیواره اتاق را شناسایی می‌کند.

مقایسه جامع پارامترهای اعتبارسنجی و مراجع استاندارد

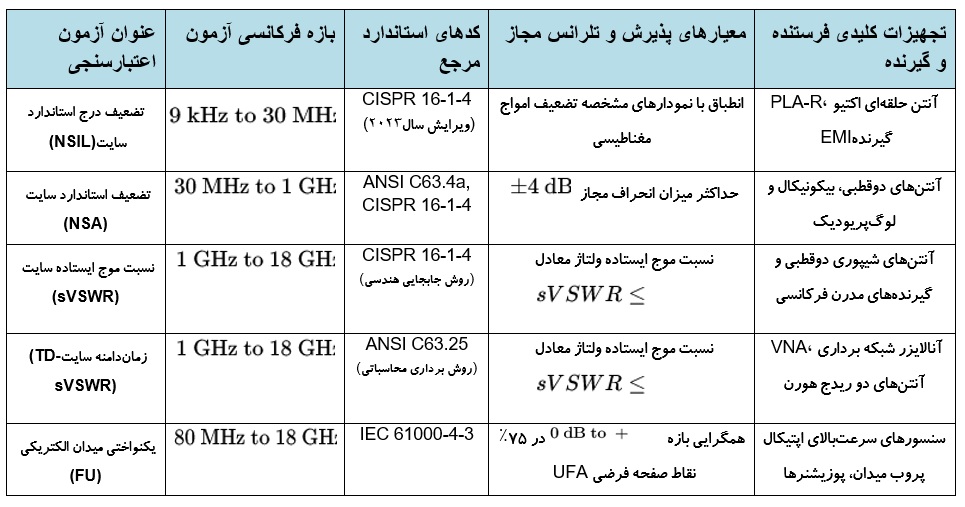

تطابق سایت‌های آزمون با کدهای بین‌المللی مستلزم رعایت پیوسته معیارهای پذیرش و الزامات ابزاری است. جدول مقایسه‌ای زیر پلتفرم ارزیابی جامعی را از استانداردهای پایه‌ای صحه‌گذاری اتاق‌های EMC ارائه می‌دهد:

استانداردهای اختصاصی اتاق‌های تست صنایع کلیدی

برخی صنایع حساس به علت ویژگی‌های فرکانسی منحصر‌به‌فرد یا کاربردهای بحرانی، قوانین ساختاری کاملاً ویژه‌ای را برای اتاق‌های تست خود اعمال می‌کنند.

• استانداردهای ترابری و الکترونیک خودرو (CISPR 25 و ISO 11452-2)
  خودروهای الکتریکی و سیستم‌های خودران با صدها واحد کنترل الکترونیکی (ECU)، شبکه‌های تبادل داده باس و زیرسیستم‌های اینورتر ولتاژ بالا، از چالش‌برانگیزترین محیط‌های الکترومغناطیسی به شمار می‌روند. راهنماهای جامع فنی نظیر مجموعه کدهای خودرویی Com-Power تفاوت‌های بارز ساختاری اتاق‌های خودرویی با سایر اتاق‌های تجاری را نمایان می‌سازند:

• پیکربندی اتاق بر اساس CISPR 25: این استاندارد برای تست قطعات و مجموعه‌های الکترونیکی خودرو در بازه فرکانسی 150Khz تا 2.5Ghz (و در ویرایش پنجم تا 5.925Ghz ) به کار می‌رود. اتاق نیمه‌آنتنیک ویژه خودرو باید مجهز به جاذب‌های فریت (فوم‌های کاشی‌وار نازک برای جذب فرکانس‌های زیر 1Ghz ) و جاذب‌های هرمی فوم کربنی (برای فرکانس‌های گیگاهرتزی) بر روی تمامی چهار دیواره و سقف باشد. کف اتاق در این حالت کاملاً فلزی و بدون فوم باقی می‌ماند تا نقش زمین مرجع خودرو را بازی کند.
• الزامات استقرار میز و دسته سیم: میز چوبی تست مجهز به یک صفحه زمین مسی یا آلومینیومی با ضخامت حداقل 0.5mm است که باید به طور یکپارچه و با اتصالات پهن فلزی به دیواره شیلد اتاق هم‌بندی شود. دسته سیم تست (Harness) به طول دقیق 1500mm بر روی پایه‌های غیررسانا با ارتفاع  50mm بالای صفحه زمین موازنه می‌شود. آنتن گیرنده در فاصله دقیق 1 متری از دسته سیم تست استقرار یافته و ارتفاع مرکز آن هم‌تراز با ارتفاع قرارگیری دسته سیم تنظیم می‌شود. نویز پس‌زمینه الکترومغناطیسی اتاق با تجهیزات خاموش باید حداقل 6dB پایین‌تر از کمترین حد استاندارد خودرویی باشد.
• آزمون‌های مصونیت بر اساس ISO 11452-2: مصونیت تشعشعی قطعات الکترونیکی خودرو (بازه 200Mhz تا 18Ghz ) نیازمند اعمال میدان‌های مغناطیسی متمرکز و قوی (معمولاً تا 200V/m) در فاصله 1 متری است که در ساختارهای محصور و عایق اتاق‌های نیمه‌آنتنیک خودرویی انجام می‌شود.

• استانداردهای دفاعی و سیستم‌های نظامی (MIL-STD-461G)
  استانداردهای نظامی دفاعی به ویژه MIL-STD-461G به سخت‌گیری فوق‌العاده در سطوح انتشار و پایداری در برابر تداخل‌ها شهرت دارند. در فرآیندهای ارزیابی این تجهیزات، اتاق‌های فرکانسی شیلددار تمام و نیمه‌آنتنیک با پوشش‌های جاذب کلاس پایداری بالا استفاده می‌شوند:

• محیط فیزیکی و فوم‌های جاذب: پوشش داخلی این اتاق‌ها غالباً از جاذب‌های هیبریدی ویژه نظیر EMC-24PCL یا جاذب‌های پیشرفته DuraSorb تشکیل شده است که تاب‌آوری توان‌های بالای فرکانسی را بدون تغییر ساختاری فوم‌ها تضمین می‌کنند.
• تست‌های انتشار و مصونیت تشعشعی: آزمون‌های اصلی شامل CE102 برای انتشارهای هدایتی تغذیه از فرکانس 10Khz، آزمون RE102 برای انتشارهای تشعشعی در بازه فرکانسی 30Mhz تا 18Ghz و آزمون مصونیت فرکانس رادیویی RS103 در بازه وسیع 2Mhz تا 40Ghz با شدت میدان خیره‌کننده تا 200V/m برای کاربری‌های روی عرشه شناورها و کابین جنگنده‌ها می‌باشد.
• پروتکل‌های جانبی: این استاندارد شامل پکیج‌های آزمونی پالس‌های رعدوبرق غیرمستقیم (CS117) و تخلیه بار الکترواستاتیک پیشرفته با تفنگ‌های فرکانسی تا 30kV (آزمون CS118 منطبق بر اصول پایه‌ای IEC 61000-4-2) است. پلتفرم‌های طراحی این اتاق‌ها در پورتال تخصصی ETS-Lindgren MIL-STD Chambers مستند شده‌اند.

• استانداردهای ایمنی الکترومغناطیسی تجهیزات پزشکی (IEC 60601-1-2)
  دستگاه‌های متصل به بیماران در محیط‌های متراکم کلینیکی و بیمارستانی نباید در اثر امواج تلفن‌های همراه و فرستنده‌ها دچار کالیبراسیون غلط یا توقف عملکرد شوند. استاندارد جانبی ایمنی الکترومغناطیسی تجهیزات پزشکی یعنی IEC 60601-1-2 (ویرایش چهارم به بعد)، پیاده‌سازی ارزیابی‌های پیشرفته مدیریت ریسک برای تعیین سطوح مصونیت را بر اساس محیط استفاده دستگاه اجباری ساخته است.
  تست‌های انتشار این استاندارد بر مبنای حدود آستانه کلاس‌های آ و ب فرکانسی استاندارد صنعتی CISPR 11 ارزیابی شده و آزمون‌های مصونیت آن شامل پکیج کاملی از آزمایش‌های تخلیه بار الکتریسیته ساکن (ESD)، پالس‌های ولتاژ ناگهانی (EFT/Burst)، موج‌های هجومی صاعقه روی خطوط تغذیه و تست افت ولتاژ شبکه برق است. آزمایشگاه‌های معتبر برای صدور گواهی‌های استاندارد پزشکی، فرآیندهای تست قطعات حساس را در محفظه‌های ایزوله بزرگ 3، 5 یا 10 متری نیمه‌آنتنیک انجام می‌دهند تا از عدم تداخل امواج حیاطی اطمینان حاصل نمایند.

متدهای مدرن کالیبراسیون و بهینه‌سازی یکنواختی میدان در اتاق‌های تست

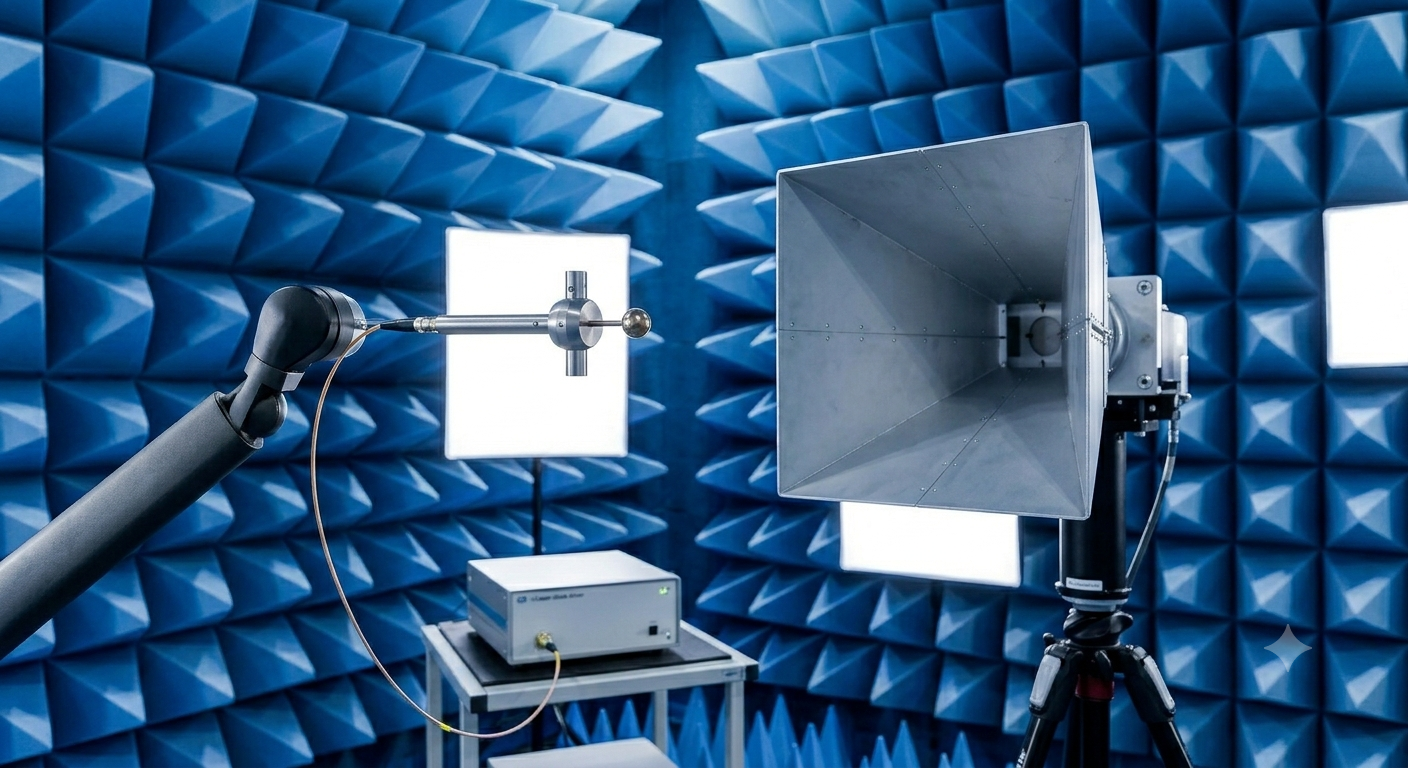

سنجش میزان یکنواختی میدان (Field Uniformity - FU) طبق اصول استاندارد IEC 61000-4-3 قبل از انجام هرگونه آزمون مصونیت تشعشعی بر روی محصولات الزامی است. این کالیبراسیون تضمین می‌کند که میدان الکتریکی تابانده شده به تجهیز تحت تست در تمامی ابعاد فیزیکی آن به طور یکنواخت توزیع می‌شود.

• مفهوم ناحیه میدان یکنواخت (Uniform Field Area - UFA): استاندارد یک صفحه فرضی عمودی به ابعاد 1.5m x1.5m را در نظر می‌گیرد که به 16 نقطه شبکه‌ای مجزا تقسیم شده است. میدان الکترومغناطیسی در فرکانس‌های بین 80Mhz تا 18Ghz با گام‌های فرکانسی حداکثر 1 درصد فرکانس قبلی به این صفحه تابانده می‌شود. انحراف شدت میدان ثبت‌شده در نقاط باید به گونه‌ای باشد که حداقل 12 نقطه از 16 نقطه شبکه‌ای (یعنی 75٪ فضای صفحه UFA) تلرانسی بین 0dB تا 6dB+ داشته باشند. همچنین برای پیشگیری از اشباع تقویت‌کننده‌های پرقدرت رادیویی، تست پایداری دامنه (Saturation Check) به روش تغییر سطح قدرت ورودی به میزان 5.1dB و کنترل پاسخ غیرخطی توان اعمال می‌شود.
• تکنولوژی‌های نوین کاهش زمان کالیبراسیون: روش‌های سنتی جابجایی دستی تک‌پروب‌ها به مدت زمان بسیار طولانی (بین 12 تا 16 ساعت و گاهی تا 3 روز کار مداوم آزمایشگاهی) برای تکمیل هر دو پلاریزاسیون افقی و عمودی نیاز داشتند. برای برطرف کردن این چالش بزرگ، پلتفرم‌های مجهز به پوزیشنرهای خودکار دوبعدی (نظیر ساختارهای کالیبراسیون INNCO FSM2315) توسعه یافته‌اند. این پوزیشنرها حرکت پروب را در محورهای X و Y بدون نیاز به باز کردن درگاه‌های شیلد اتاق اتوماتیک می‌کنند.
• آرایه‌های چندپروبی همزمان: فناوری‌های پیشرو با قرار دادن ساختارهای 4 یا 16 پروبی سریع اپتیکال بر روی فریم‌های دقیق پلیمری با گذردهی الکتریکی پایین (Permittivity <= 1.04)، کالیبراسیون را به صورت ثبت همزمان داده‌ها انجام می‌دهند. این نوآوری زمان جاروب‌های طولانی فرکانسی را تا بیش از 95 درصد کاهش داده و فرآیند را تنها در چند دقیقه و با حذف خطاهای ناشی از تغییرات دمایی تجهیزات به پایان می‌رساند.

تحلیل و چشم‌انداز آینده تکنولوژی‌های ساخت اتاق تست

پیشرفت مداوم تکنولوژی در سیستم‌های مخابراتی نسل جدید، اینترنت اشیاء خودرویی و بارهای الکترونیکی ولتاژ بالا، ساختار آینده سایت‌های آزمون EMC را دگرگون ساخته است. روند ساخت محفظه‌های تست با جهت‌گیری به سمت کاربری‌های ترکیبی پیش می‌رود. یکی از این تحولات، آمادگی اتاق‌ها برای انجام آزمون‌های جریان بالا تا سطح 2000A است که نیازمند طراحی فیلترهای نویز جریان بالای کاملاً جدید و لوله‌های موجبر توزیع جریان خنک‌شونده با گاز یا مایع است.

همزمان با افزایش فرکانس کاری تجهیزات تا محدوده امواج میلی‌متری و فرکانس‌های تراهرتز، ساختارهای هندسی تداخل فوم‌های جاذب تشدید می‌شوند. از این رو، ارزیابی اتاق‌ها به متدهای محاسباتی و کالیبراسیون‌های دقیق و سریع‌تر زمان‌دامنه (TD-sVSWR) وابسته شده است که علاوه بر تایید صلاحیت سایت، الگوهای رفتار بازتابی جاذب‌ها را به طور مداوم ثبت کرده و از افت کارایی بلندمدت اتاق‌ها جلوگیری می‌کند. درگاه‌های تخصصی ساختارهای شیلد نظیر پورتال فرانکونیا و کام‌تست و محفظه‌های یکپارچه فرکانسی DMC بر این نکته صحه می‌گذارند که انطباق مستمر با ویرایش‌های جدید استانداردهای پایه نظیر CISPR 16-1-4 و به‌کارگیری فناوری‌های شبیه‌سازی دیجیتال، کلید بقا و اعتباردهی به آزمایشگاه‌های تست نوین در سال‌های پیش رو خواهد بود.
