پدافند الکترومغناطیسی مراکز داده: الزامات فنی، تحلیل ریاضی شیلدینگ و نقش حیاتی اتاق‌های شیلد در برابر تهدیدات جنگ الکترونیک و حملات پالس الکترومغناطیسی (HEMP/IEMI)

پدافند غیرعامل در دنیای معاصر با پیچیدگی‌های بی‌سابقه‌ای روبه‌رو است که ناشی از انتقال ماهیت نبردها از بستر فیزیکی به قلمروهای سایبری و الکترومغناطیسی است. در این میان، مراکز داده (دیتاسنترها) به عنوان شاه‌راه‌های پردازش، ذخیره‌سازی و هدایت جریان اطلاعات حیاتی و حاکمیتی، به هدف نخست حملات مایکروویو توان بالا (HPEM) و پالس‌های الکترومغناطیسی مخرب تبدیل شده‌اند. فناوری‌های نوین جنگ الکترونیک به مهاجمان این امکان را می‌دهند تا بدون نیاز به تخریب فیزیکی ابنیه یا وارد کردن تلفات انسانی، ساختار پردازشی و مدیریتی یک کشور را از طریق نابودسازی سخت‌افزارهای حساس نیمه‌هادی به طور کامل فلج کنند.

یکی از جدی‌ترین تهدیدات الکترومغناطیسی، پالس الکترومغناطیسی ناشی از انفجار هسته‌ای در ارتفاع بالا (HEMP/NEMP) است. وقوع این انفجار در استراتوسفر منجر به تعامل پرتوهای گاما با اتم‌های اتمسفر فوقانی شده و در اثر پدیده پراکندگی کامپتون، میدان‌های الکتریکی بسیار شدیدی در ابعاد گسترده ایجاد می‌کند. این تهدید از منظر زمانی و فرکانسی به سه پالس متمایز موسوم به E₁ ، E₂ و E₃ تقسیم می‌شود که هرکدام به روشی منحصربه‌فرد زیرساخت‌ها را به چالش می‌کشند. موازی با پدیده مخرب HEMP، تداخل الکترومغناطیسی عمدی  (IEMI) به عنوان ابزاری در دسترس برای تروریسم الکترومغناطیسی و خرابکاری صنعتی مطرح است. تسلیحات IEMI می‌توانند در ابعاد کوچک مانند یک چمدان یا تریلر سیار، میدان‌های فرکانسی متناوب بسیار شدیدی تولید کنند که برخلاف پالس یک‌باره HEMP، دارای الگوهای تکرارشونده بوده و سیستم‌های حفاظتی معمولی را به شدت فرسوده می‌کنند.

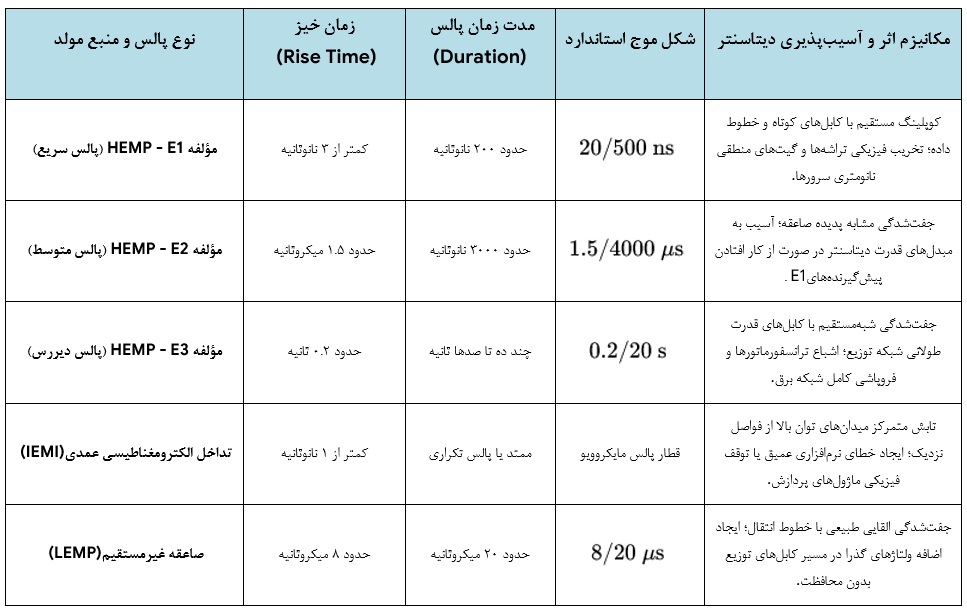

مقایسه ویژگی‌های فیزیکی، زمان‌بندی و سطوح تهدید انواع پالس‌های الکترومغناطیسی:

تحلیل مهندسی آسیب‌پذیری دیتاسنترهای مدرن در برابر پالس‌های الکترومغناطیسی

آسیب‌پذیری دیتاسنترهای مدرن در برابر تهدیدات الکترومغناطیسی ناشی از روندهای نوین در فناوری اطلاعات به شدت افزایش یافته است. کوچک‌سازی مفرط گیت‌های منطقی سیلیکونی و کاهش لایه‌های عایق دی‌الکتریک درون پردازنده‌ها تا مقیاس‌های چند نانومتری، آستانه ولتاژ شکست این تراشه‌ها را به کمتر از چند ولت تقلیل داده است. به این ترتیب، مدارهایی که در گذشته نویزهای گذرا را بدون خرابی فیزیکی تحمل می‌کردند، امروزه با کوچک‌ترین پالس القایی دچار آسیب‌های دائمی نظیر پدیده شکست بهمنی عایق‌ها یا ذوب شدن گیت‌های اتصالی فلزی می‌شوند.

استانداردهای معمول سازگاری الکترومغناطیسی تجاری (EMC) مانند رده‌های مختلف CISPR و بخش‌های عمومی استاندارد IEC، سرورها و تجهیزات شبکه دیتاسنتر را تنها تا آستانه میدان‌های ضعیف در حدود 10 ولت بر متر مصون نگه می‌دارند. این در حالی است که در سناریوهای جنگ الکترونیک و حملات پالس الکترومغناطیسی، میدان‌های رادیویی با دامنه‌های بیش از 50 کیلوولت بر متر ( 50Kv/m ) به دیتاسنتر حمله می‌کنند. راه‌های نفوذ این پالس‌های تخریب‌گر به داخل دیتاسنتر را می‌توان به دو دسته کلی تقسیم کرد:

1. جفت‌شدگی تشعشعی :(Radiated Coupling)

   امواج پالس الکترومغناطیسی می‌توانند به آسانی از دیوارهای بتنی و شیشه‌ای عبور کنند، زیرا بتن عایق مناسبی در برابر امواج الکترومغناطیسی فرکانس بالا به شمار نمی‌رود. این امواج پس از ورود به فضای دیتاسنتر، با برخورد به بردهای الکترونیکی، کابل‌های اتصال کوتاه داخلی و شاسی‌های غیراستاندارد، اضافه ولتاژهای بزرگی را بر روی خطوط گذرگاه داده (Bus Lines) القا کرده و به طور مستقیم باعث سوختن یا تغییر ناخواسته حالت‌های منطقی در دیسک‌های ذخیره‌سازی اطلاعات، حافظه‌های موقت و پردازنده‌ها می‌گردند.

2. جفت‌شدگی هدایتی :(Conducted Coupling)
   خطوط فلزی و کابل‌های ورودی به دیتاسنتر شامل کابل‌های شبکه توزیع برق، لوله‌های فلزی انتقال آب سیستم خنک‌کننده، کابل‌های تلفن و حتی لوله‌های گاز و آب، به صورت آنتن‌های غول‌پیکری عمل می‌کنند که پالس الکترومغناطیسی را در پهنه بیرونی دیتاسنتر دریافت و جذب می‌نمایند. این کابل‌ها جریان‌های القایی چند کیلوآمپری را به عمق بخش‌های حساس قدرت و کنترل دیتاسنتر هدایت کرده و موجب تخریب زنجیره‌ای سیستم‌های پشتیبان انرژی، تابلوهای توزیع برق، منابع تغذیه بدون وقفه (UPS) و کارت‌های شبکه سرورها می‌شوند. این فرآیند تخریب گاه به قدری سریع رخ می‌دهد که سخت‌افزارها پیش از آنکه سیستم‌های مانیتورینگ فرصت ثبت وقایع یا اعلام هشدار را داشته باشند، نابود می‌شوند.

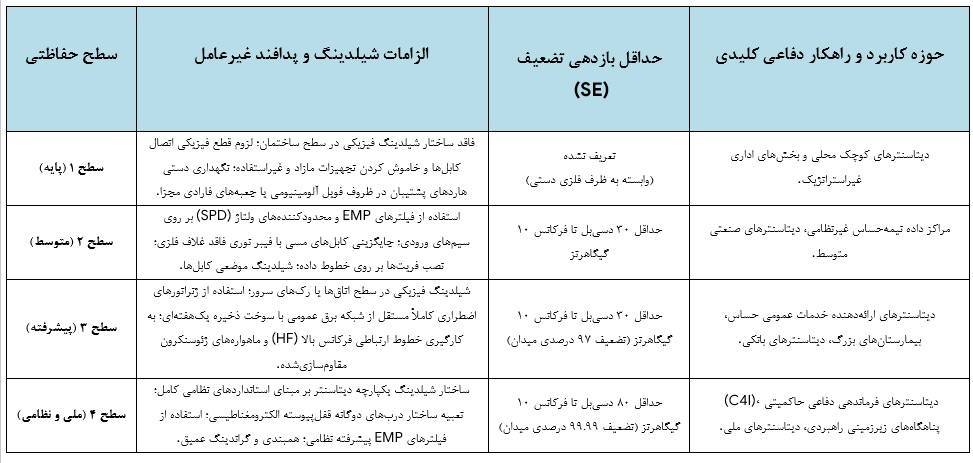

   برای تبیین علمی و یکپارچه‌سازی پدافند الکترومغناطیسی در مقابل این چالش‌ها، آژانس امنیت زیرساخت و امنیت سایبری ایالات متحده (CISA) چارچوبی را در قالب چهار سطح مقاوم‌سازی تعریف کرده است که مهندسان دیتاسنتر بر اساس حساسیت پروژه باید یکی از این سطوح را اتخاذ نمایند.چارچوب چهارگانه سطوح پدافند الکترومغناطیسی مراکز داده بر اساس رهنمودهای CISA:



مهندسی ساختار فیزیکی و پیاده‌سازی زیرساختی اتاق شیلد دیتاسنتر

پیاده‌سازی موفق اتاق شیلد دیتاسنتر مستلزم رعایت دقیق زنجیره‌ای از فرآیندهای ساختاری هماهنگ با الزامات پدافند غیرعامل است. گام نخست در پدافند الکترومغناطیسی دیتاسنترها، انتخاب مصالح مناسب برای دیواره‌های اتاق است. برای این منظور معمولاً از ساختار شیلد چندلایه (تا 5 لایه مجزا) با بهره‌گیری از پانل‌های فلزی پیش‌ساخته از جنس فولاد گالوانیزه فرومغناطیس استفاده می‌شود. فولاد گالوانیزه علاوه بر رسانایی الکتریکی مطلوب، به علت دارا بودن نفوذپذیری مغناطیسی بالا، در فرکانس‌های زیر 10 مگاهرتز (که پالس HEMP ماهیت مغناطیسی شدیدی دارد) عملکرد فوق‌العاده‌ای ارائه می‌دهد. این پانل‌ها به صورت یکپارچه به هم جوش داده می‌شوند یا به وسیله پیچ‌های متعدد با واشرهای رسانا به طور محکم به یکدیگر متصل می‌گردند تا مرزی کاملاً همگن و عاری از شکاف حاصل شود.
اتصال بین پانل‌ها، لبه‌های درب ورودی و اتصالات دریچه‌های تهویه باید به طور کامل با نوارها و گازکت‌های الکترومغناطیسی شیلد شوند. این گازکت‌ها که از موادی چون سیلیکون آغشته به ذرات نقره-مس یا نقره-آلومینیوم ساخته شده‌اند، تضمین‌کننده تداوم جریان درزها و حفظ بازدهی شیلدینگ تا 110 دسی‌بل در فرکانس 10 گیگاهرتز هستند. همچنین، انتخاب گازکت باید متناسب با شرایط کارکرد محیطی دیتاسنتر صورت گیرد که جدول زیر استانداردهای رتبه‌بندی IP این گازکت‌ها را تبیین می‌کند. رتبه‌بندی و شرایط استاندارد فیزیکی گازکت‌های الکترومغناطیسی اتاق شیلد:

علاوه بر پانل‌ها و واشرهای آب‌بند، بخش‌های دینامیک اتاق شیلد به تجهیزات ویژه‌ای مجهز می‌شوند تا از نشت امواج ملوگیری گردد:


حفاظت تخصصی از مجاری نفوذ و نقاط ورود (POE Mitigation)
یکی از اصول بنیادین در طراحی اتاق شیلد دیتاسنتر این است که عبور هرگونه هادی فلزی بدون فیلتراسیون از دیواره شیلد، کارایی کل سیستم شیلدینگ را تا حد صفر دسی‌بل کاهش می‌دهد. به این منظور، مهندسی نقاط ورود (POE) دیتاسنتر در چهار بخش کلیدی خلاصه می‌شود:


1. ساختار موج‌بر زیر فرکانس قطع (Waveguide-Below-Cutoff - WGBC)
   موج‌برهای زیر فرکانس قطع لوله‌های فلزی توخالی رسانایی هستند که به صورت صفحات مشبک لانه زنبوری (Honeycomb) طراحی می‌شوند تا امکان ورود هوا بدون کاهش اثربخشی شیلدینگ اتاق فراهم شود. بر اساس اصول فیزیکی، فرکانس قطع این لوله‌ها به گونه‌ای محاسبه می‌شود که تمام فرکانس‌های بحرانی پالس‌های الکترومغناطیسی تهدید ( f ) در زیر این آستانه ( f«f_c ) قرار گرفته و با فرمول زیر دچار تضعیف نمایی در عمق لوله شوند:                                                     SE ≈ 32 * ( t / µ ) dB
   که در آن t عمق یا طول فیزیکی لوله موج‌بر و µ قطر دهانه داخلی آن است.  با طراحی دقیق و تنظیم نسبت طول به قطر ( t / µ ) بالاتر از عدد 5 مطابق استاندارد  MIL-STD-188-125، امواج مخرب در فرکانس‌های رادیویی تهدیدات جنگ الکترونیک بدون نفوذ به داخل مستهلک می‌گردند، در حالی که آب، هوا و کابل‌های نوری غیرفلزی به راحتی عبور می‌کنند.


2. سیستم سرمایش غیرمستقیم با مسیرهای پرپیچ‌وخم (Labyrinthine Systems)
   در دیتاسنترهای مگاواتی، حجم تبادل هوای لازم برای خنک‌سازی سرورها به قدری وسیع است که استفاده از صفحات لانه زنبوری معمولی به دلیل افت فشار هوا و مقاومت زیاد جریان باد با چالش روبرو می‌شود. راه‌حل مدرن پدافندی در این بخش، طراحی لوله‌کشی‌ها و داکت‌های انتقال هوا به صورت مارپیچی و پرپیچ‌وخم (Labyrinthine Air Passageways) است. در ساخت این مسیرها از متریال‌های جاذب فرکانسی رادیویی (که بعضاً با مخلوط سیمان دیواره ترکیب می‌شوند) استفاده می‌شود تا بازتاب‌های مکرر امواج الکترومغناطیسی در پیچ‌ها منجر به استهلاک و حذف پالس بدون نیاز به تنگ کردن دهانه‌های هوا شود.


3. فیلترهای برق و سیگنال توان بالا (HEMP/IEMI Filters)
   تمام کابل‌های فلزی برق ورودی دیتاسنتر باید درست در محل نفوذ به اتاق شیلد به فیلترهای حفاظتی ویژه مجهز شوند. این فیلترها از اجزای الکترونیکی چندمرحله‌ای برای حذف مؤلفه‌های فرکانسی پالس در بازه 10 کیلوهرتز تا 10 گیگاهرتز بهره می‌برند. از آنجایی که دیتاسنترها دارای نقاط نفوذ متعددی هستند، امپدانس انتقال ( Z_t ) فیلترها و گلندهای عبور کابل باید بسیار ناچیز باشد. بر اساس اصول محاسباتی، اگر امپدانس انتقال یک فیدترو کابل برابر  0.25m اهم باشد و 10 کابل ورودی به طور موازی از شیلد رد شوند، امپدانس انتقال کل برابر با 2.5m اهم خواهد بود که اثربخشی شیلدینگ کل را به حداکثر 80 دسی‌بل محدود می‌کند:
                                                                                                     ZT_total = N * Z_t ⇒ 10 * 0.25m = 2.5m ⇒ SE ≈ 80 dB
   این فرمول نشان می‌دهد که برای حفظ کارایی تضعیف بالای 80 دسی‌بل در دیتاسنتر، انتخاب قطعات فیلتر و اتصالات عبوری کابل‌ها باید با امپدانس انتقال به مراتب پایین‌تر صورت پذیرد. همچنین فیلترها باید به سیستم پایش هوشمند ولتاژ در خطوط متصل شوند تا با پدیده اشباع سلف‌ها بر اثر جریان‌های هجومی E3 مقابله نمایند.

4.

   استفاده از کابل‌های فیبر نوری عاری از هادی فلزی
   یکی از مطمئن‌ترین روش‌ها برای ممانعت از ایجاد لوپ‌های القایی ناشی از جنگ الکترونیک، جایگزینی کامل مسیرهای انتقال دیتای مسی با فیبرهای نوری عاری از هسته یا شیلد فلزی است. کابل‌های فیبر نوری غیرفلزی امواج رادیویی را جذب نکرده و سیگنال دیتا را بدون خطر تخریب انتقال می‌دهند. این لوله‌های شیشه‌ای مستقیماً از داخل موج‌برهای زیر فرکانس قطع پلاستیکی عبور داده شده و وارد فضای اتاق شیلد می‌گردند. همچنین از سیستم‌های مخابرات نوری امن با چندین طول موج مجزا استفاده می‌شود تا در زمان قطع سایر خطوط رادیویی و مخابرات عمومی، کانال ارتباطی دیتاسنتر با دنیای بیرون کاملاً پایدار بماند.

5. سامانه آشکارسازی پالس و ثبت شواهد فارنزیک الکترومغناطیسی
   در صورت رخداد حملات الکترومغناطیسی عمدی (IEMI) یا پالس‌های HEMP، ثبت رفتارهای سیستم در حین حادثه برای ارزیابی خسارت و پیگیری‌های حقوقی و دفاعی اهمیت ویژه‌ای دارد. بر این اساس، دیتاسنترهای پیشرفته مجهز به سنسورها و آشکارسازهای حساس میدان الکترومغناطیسی در محوطه بیرونی هستند. به محض کشف هرگونه نوسان شدید ولتاژ فرکانس بالا یا پالس هجومی، این سنسورها سیگنال هشداری را به دوربین‌های حفاظتی مقاوم‌سازی‌شده در فضای باز ارسال می‌کنند. دوربین‌ها به سرعت اقدام به اسکن محیط پیرامونی دیتاسنتر جهت فیلم‌برداری و ثبت تصاویر خودروها، افراد مشکوک یا فرستنده‌های رادیویی حمله‌کننده نموده و ویدئوهای ضبط‌شده را از طریق فیبر نوری شیلددار به سرورهای ذخیره‌سازی تصاویر هدایت می‌کنند. این داده‌ها در درون یک کابینت شیلد و فیلتر شده مستقل در داخل دیتاسنتر ذخیره می‌شوند تا به عنوان شواهد مکتوب فارنزیک از صدمه الکترومغناطیسی در امان مانده و برای تحلیل‌های پس از حادثه بازیابی شوند.

 ارزیابی عملیاتی، روش‌های آزمون و استانداردسازی دیتاسنتر شیلد شده
پایان فرآیند احداث و تجهیز اتاق شیلد دیتاسنتر نیازمند صحه‌گذاری کارکرد سیستم شیلدینگ و فیلترها بر اساس شبیه‌سازی شرایط بحرانی واقعی است. این فرآیند ارزیابی شامل اجرای سه آزمون فنی در حوزه دفاع الکترومغناطیسی است:

1. آزمون اثربخشی شیلدینگ میدان پیوسته (Continuous Wave Immersion - CWI)
   در این تست با قرار دادن فرستنده‌های رادیویی چندجهته در بیرون دیتاسنتر و اسکن تمام گستره‌های فرکانسی از 10 کیلوهرتز تا 1 گیگاهرتز (یا تا 10 گیگاهرتز متناسب با سطح 4 استاندارد (CISA ، توانایی تضعیف میدان دیواره‌ها، سقف، کف و درزهای درب‌های شیلد رادیویی به صورت یکپارچه ارزیابی و ثبت می‌شود.

2.  آزمون تزریق جریان پالسی مستقیم (Pulsed Current Injection - PCI)
   این تست با استفاده از ژنراتورهای موج پرقدرت جهت تزریق پالس‌های شبیه‌سازی‌شده هسته‌ای به ورودی فیلترهای برق اجرا می‌شود. این ژنراتورها قادرند پالس‌هایی معادل جریان گذار پالس سریع )  E1 پالس با زمان صعود 20 نانوثانیه، مدت زمان 500 نانوثانیه و شدت جریان پیک 5 کیلوآمپر) و پالس )  E2 پالس با مشخصه 1.5 میکروثانیه زمان صعود، 4000 میکروثانیه پهنا و شدت 250 آمپر) تولید کنند تا کارکرد مدارهای کلمپ و فیلترهای اتاق شیلد در هدایت ایمن جریان به سیستم ارتینگ بررسی شود.

3. پایش مستمر با دستگاه نشت‌یاب درز الکترومغناطیسی (SELDS)
   پس از تأیید اولیه اتاق شیلد، فرسایش طبیعی سازه ساختمان، شل شدن اتصالات مکانیکی و تغییرات کابل‌کشی ممکن است کارایی شیلد را کاهش دهند. برای پایش مداوم، از فرستنده‌های قابل حمل جریان رادیویی ضعیف (CL-105A) استفاده می‌شود که به لبه بیرونی شیلد متصل گشته و جریان رادیویی با دامنه اسمی 800 میلی‌آمپر RMS را در بدنه سازه به راه می‌اندازند. مأمور نگهداری با به کارگیری گیرنده با حساسیت بالا (CL-106A) در فضای داخلی در امتداد جوش‌ها، لبه‌های درب و گلندهای عبوری حرکت می‌کند. هرگونه نشتی میدان و عیب در تماس پانل‌ها منجر به افزایش فرکانس صوتی هشدار در هدفون دستگاه و نمایش عددی آن شده و محل عیب یا زنگ‌زدگی به دقت موقعیت‌یابی می‌گردد تا بلافاصله اقدامات ترمیمی صورت گیرد.


توصیه های پدافند غیرعامل در ارتقای تاب‌آوری دیتاسنترها
حفاظت از دیتاسنترها در مقابل سناریوهای پالس الکترومغناطیسی هسته‌ای (HEMP) و تداخلات عمدی رادیویی توان بالا  (IEMI)، یکی از سرفصل‌های اساسی حاکمیت ملی و امنیت پدافند غیرعامل کشور است. با توجه به ماهیت عبور آسان امواج الکترومغناطیسی مخرب از بتن و مصالح ساختمانی معمولی و ناتوانی استانداردهای تجاری EMC در حفاظت از سخت‌افزارهای مدرن، سرمایه‌گذاری برای احداث اتاق‌های شیلد استاندارد با گارانتی تضعیف حداقل 80 دسی‌بل یک ضرورت حیاتی به شمار می‌رود.
برای ارتقای تاب‌آوری زیرساخت‌های پردازشی کشور، راهبردهای اجرایی زیر پیشنهاد می‌شود:
