چادرهای شیلد الکترومغناطیسی

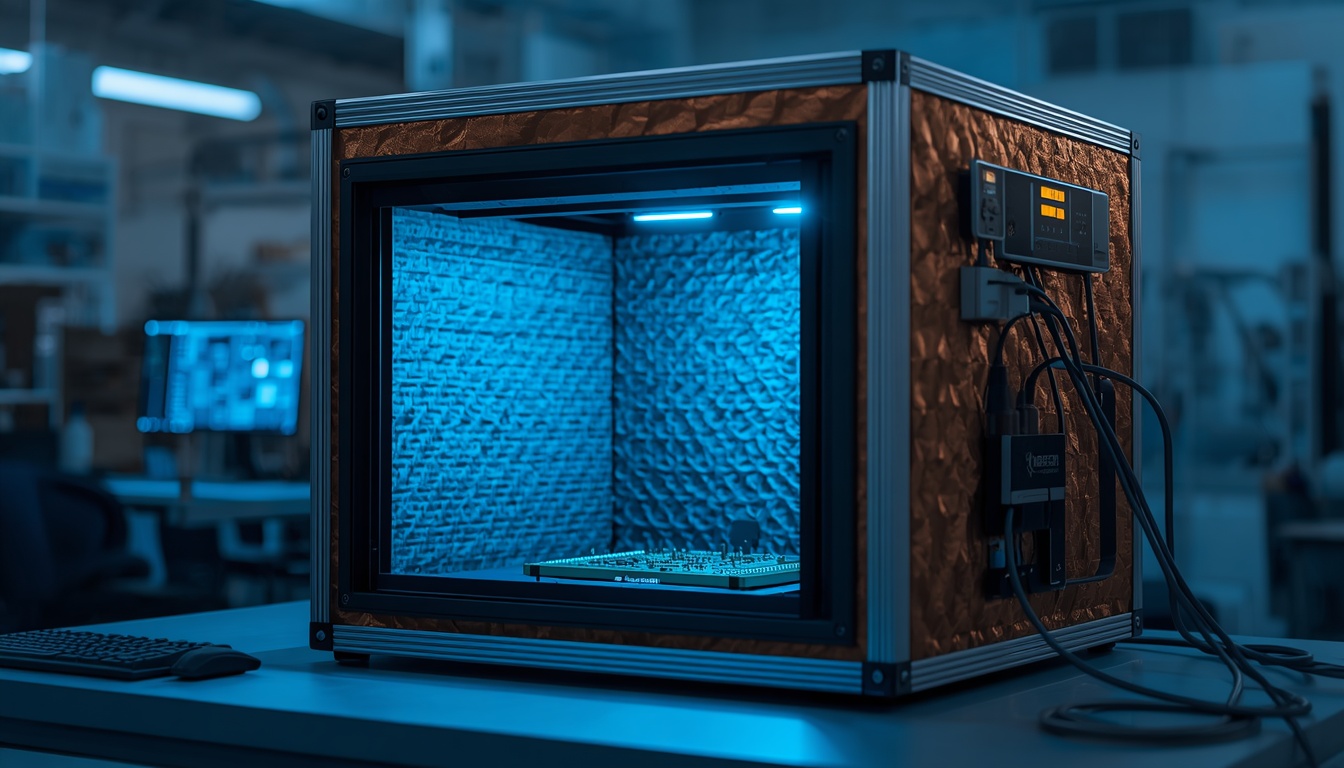

ارزیابی‌های تخصصی در حوزه سازگاری الکترومغناطیسی (EMC) و آزمون‌های فرکانس رادیویی (RF) نشان می‌دهد که ایجاد یک محیط ایزوله از تداخلات الکترومغناطیسی بیرونی و عاری از بازتاب‌های داخلی، نیازمند تجهیزات پیشرفته محتوی‌سازی امواج است.  چادرهای آنکوئیک (Anechoic Tents) یا محفظه‌های بی‌بازتاب پارچه‌ای، سازه‌هایی سبک، سیار و تاشو هستند که از ترکیب پارچه‌های رسانای متالایز شده و جاذب‌های داخلی تشکیل یافته‌اند. این تجهیزات جایگزینی مقرون‌به‌صرفه، انعطاف‌پذیر و قابل حمل برای اتاقک‌های شیلد ثابت و شبه‌آنکوئیک   (Semi-Anechoic Chambers) سنگین فلزی به شمار می‌روند و امکان انتقال محیط آزمون به محل محصول را فراهم می‌سازند.
تفاوت بنیادی میان یک چادر شیلد ساده (RF Shielded Tent) و یک چادر آنکوئیک (Anechoic Tent) در نحوه مدیریت امواج داخلی نهفته است. چادر شیلد ساده صرفاً از ورود یا خروج امواج الکترومغناطیسی جلوگیری می‌کند، اما امواج تولیدشده توسط دستگاه تحت آزمون (DUT) در داخل محفظه توسط دیواره‌های فلزی بازتاب یافته و باعث ایجاد امواج ایستاده، رزونانس‌های داخلی و خطاهای اندازه‌گیری می‌شوند. در مقابل، چادر آنکوئیک با تلفیق دیواره‌های شیلدکننده و مواد جاذب مایکروویو (RF Absorbing Materials) در سطح داخلی، بازتاب‌های فرکانسی را اتلاف کرده و محیطی مشابه با فضای آزاد (Free-Space Environment) برای اندازه‌گیری‌های دقیق تابشی و پیش‌آزمون‌های استاندارد فراهم می‌سازد.

• ساختار متالورژیک و جنس پارچه‌های رسانا

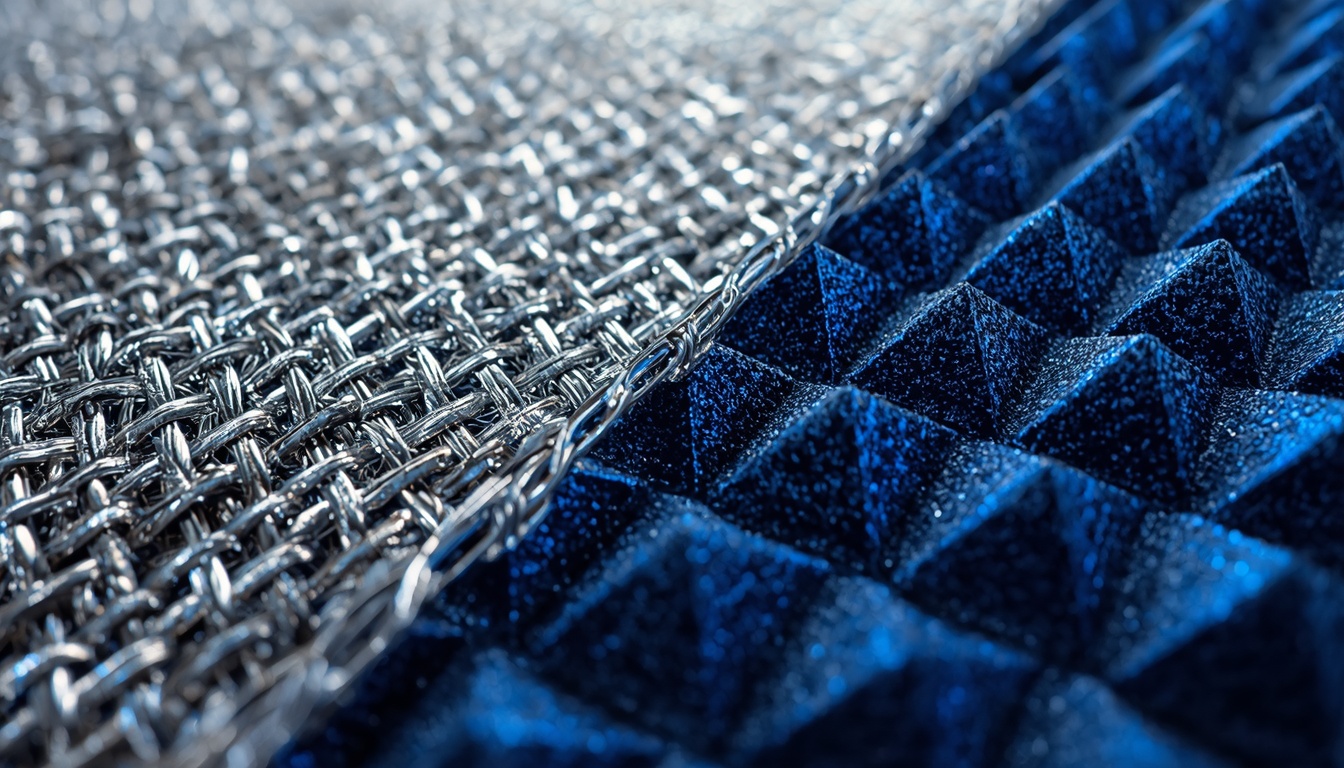

  شالوده اصلی عملکرد الکترومغناطیسی چادر آنکوئیک را منسوجات تخصصی رسانا تشکیل می‌دهند. پایه این پارچه‌ها معمولاً از الیاف پلی‌آمید (نایلون) با استحکام کششی و انعطاف‌پذیری بالا ساخته می‌شود. طی فرآیندهای پیچیده لایه‌نشانی شیمیایی و الکتروشیمیایی، لایه‌های نازک و یکنواختی از فلزات رسانا بر روی بستر پلیمری پیوند می‌خورند تا ضمن حفظ انعطاف‌پذیری پارچه، هدایت الکتریکی فوق‌العاده‌ای ایجاد شود.
  ترکیب فلزی به کار رفته در پارچه‌ها شامل عناصر نیکل (Ni)، مس (Cu)، نقره (Ag) و قلع (Sn) است که هر یک وظیفه فنی مشخصی را در تضعیف امواج ایفا می‌کنند. فلز مس به دلیل هدایت الکتریکی بسیار بالا، نقش اصلی را در بازتاب امواج پهن‌باند ایفا می‌کند. لایه‌نشانی نیکل به دلیل نفوذپذیری مغناطیسی مناسب، تضعیف میدان‌های مغناطیسی فرکانس پایین را بهبود بخشیده و مقاومت سایشی و خوردگی بالایی در برابر اکسیداسیون محیطی فراهم می‌سازد. افزودن لایه نازک نقره، هدایت سطحی را به حداکثر رسانده و افت امواج در فرکانس‌های بالای مایکروویو را که ناشی از اثر پوستی (Skin Effect) است، به شدت افزایش می‌دهد.
  جهت جلوگیری از ریزش ذرات فلزی و انطباق با الزامات اتاق پاک (Cleanroom Compatibility) بر اساس استانداردهای ISO Class 7/8 و ، Class 10,000 سطوح خارجی پارچه با آکریلیک‌های ویژه یا پوشش‌های پلیمری محافظ پوشانده می‌شوند. همچنین برای ایمنی بیشتر، پارچه‌ها تحت فرآیندهای ضد حریق (Flame Retardant) قرار می‌گیرند. در ساختار کف چادر که تحت فشار مکانیکی و تردد مستقیم قرار دارد، یک ساختار کامپوزیتی ساندویچی به کار می‌رود؛ به این صورت که لایه پارچه رسانا در میان دو لایه مقاوم از برزنت یا وینیل تقویت‌شده (Heavy-Duty Coated Vinyl/Tarpaulin) قرار می‌گیرد تا در برابر پارگی و سایش محافظت شود.


• فناوری مواد جاذب امواج مایکروویو در محیط ایزوله




  عملکرد آنکوئیک در درون چادر وابستگی مستقیم به مواد جاذب فرکانس رادیویی نصب‌شده بر روی دیواره‌های داخلی دارد. برخلاف اتاق‌های آنکوئیک ثابت که از جاذب‌های سرامیکی یا فریت‌های سنگین استفاده می‌کنند، چادرهای آنکوئیک نیازمند جاذب‌های انعطاف‌پذیر، کم‌وزن و قابل تا شدن هستند.
  جاذب‌های به کار رفته در چادرها عمدتاً از فوم‌های پلی‌یورتان (PU) با ساختار سلول‌باز تشکیل شده‌اند که با توزیع یکنواختی از ذرات کربن سیاه (Carbon Black) و ترکیبات فریت آغشته شده‌اند. این ترکیب باعث تبدیل انرژی موج الکترومغناطیسی برخوردی به گرمای ناچیز از طریق تلفات دی‌الکتریک و مغناطیسی می‌شود.
  هندسه فوم جاذب نقشی تعیین‌کننده در تطبیق امپدانس موج با فضای آزاد دارد. جاذب‌های هرمی (Pyramidal Absorbers) با ساختار مخروطی خود، تغییر تدریجی امپدانس را از هوای داخل چادر به سمت انتهای فوم فراهم کرده و بازتابش ابتدایی را به حداقل می‌رسانند؛ این ساختارها اتلاف بازتابی (Reflection Loss) تا 50dB-  را در زوایای تابش نزدیک به عمود ایجاد می‌کنند. در مقابل، جاذب‌های موج‌دار  (Convoluted Absorbers) با سطوح برآمدگی گرد، در فرکانس‌های بالا و زوایای تابش مایل عملکرد متوازنی داشته و تلفات بازتابی تا 40dB- ارایه می‌دهند.  برای چادرهای کم‌حجم یا رومیزی که فضای داخلی محدودی دارند، از جاذب‌های تخت (Flat Foam Absorbers) استفاده می‌شود که با وجود ضخامت کم، اتلافی بین 12dB- تا 20dB- فراهم می‌سازند.
  ایمنی و ویژگی نسوز بودن این فوم‌ها بر اساس استانداردهای بین‌المللی نظیر NRL 8093 سنجیده می‌شود. فوم‌های استاندارد عاری از هالوژن (Zero Halogen) بوده و در صورت مواجهه با دمای بالا، گازهای سمی یا خورنده مانند phosgene، HCl یا HBr تولید نمی‌کنند.


• طبقه‌بندی و انواع چادرهای شیلد
  چادرهای آنکوئیک بر اساس دو شاخص عمده «پیکربندی ساختاری دیواره» و «ابعاد فیزیکی و مقیاس کاربردی» طبقه‌بندی می‌شوند.

  • طبقه‌بندی بر اساس ساختار دیواره
    در پیکربندی تک‌لایه (Single Wall - SW)، چادر از یک لایه پارچه رسانا به همراه لایه جاذب داخلی تشکیل می‌شود. این مدل‌ها وزن بسیار کمی داشته و تضعیف شیلدینگی در حدود 40dB تا 60dB ارایه می‌دهند که برای عیب‌یابی‌های اولیه و محیط‌های کم‌نویز مناسب است. در پیکربندی دو‌لایه ، (Double Wall - DW) سازه از دو لایه مجزای پارچه رسانا که توسط یک لایه عایق هوایی یا دی‌الکتریک از یکدیگر جدا شده‌اند تشکیل می‌گردد. ساختار دوبل با ایجاد ناهماهنگی امپدانسی چندگانه، بازدهی شیلدینگ را بین 10 تا 20 دسی‌بل ارتقا داده و به سطوح تضعیف 70dB تا 100dB دست می‌یابد.

  • طبقه‌بندی بر اساس ابعاد و مقیاس کاربرد

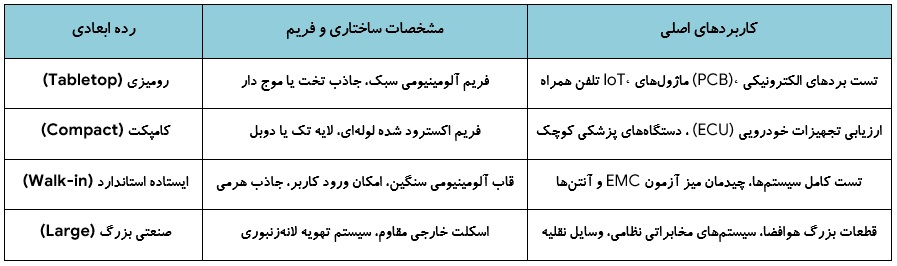

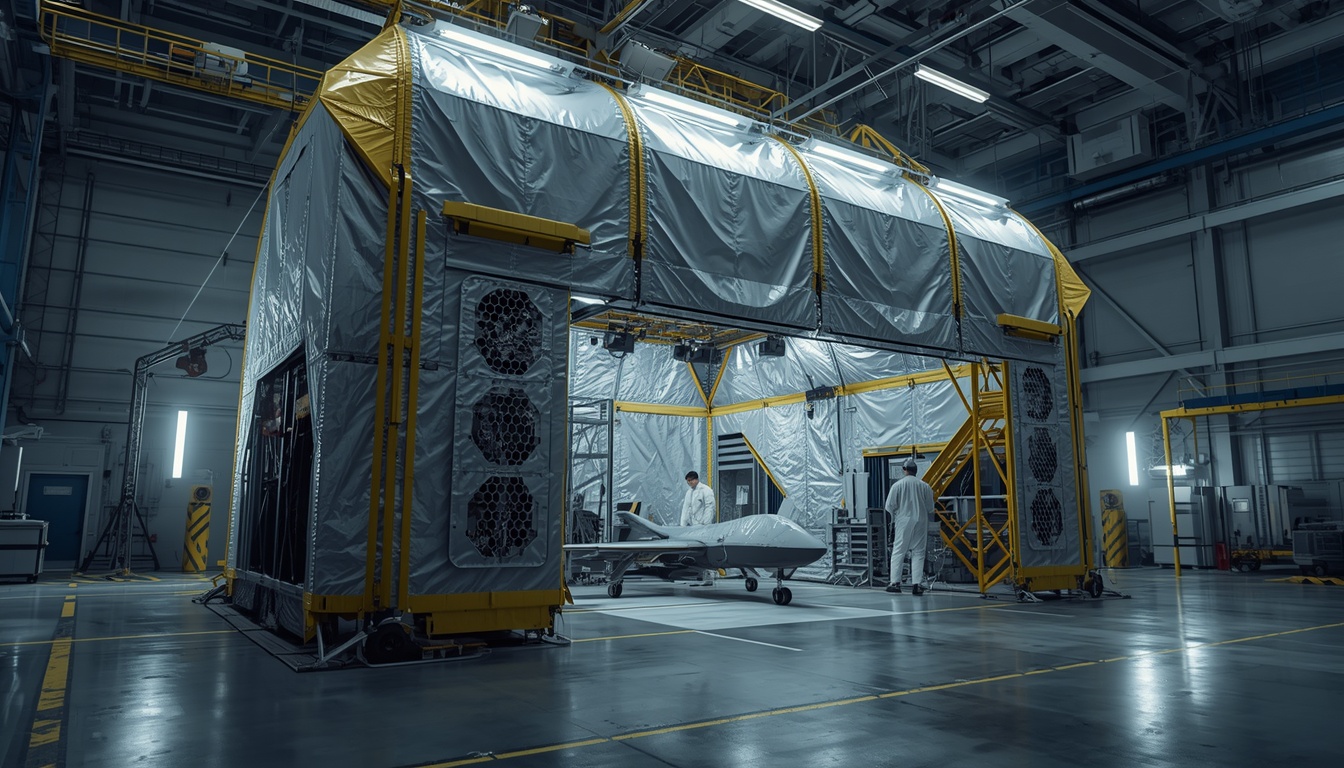

    ابعاد فیزیکی چادرها متناسب با حجم دستگاه تحت آزمون و فضای در دسترس طراحی می‌شود. جدول زیر مشخصات ابعادی، ساختاری و کاربردی رده‌های مختلف را مقایسه می‌کند.





• مهندسی یکپارچگی الکترومغناطیسی، درزگیری و پنل‌های رابط




  حفظ یکپارچگی الکترومغناطیسی (Electromagnetic Integrity) در یک چادر آنکوئیک نیازمند مهندسی دقیق در نقاط اتصال، درگاه‌های ورودی و سازه نگهدارنده است، زیرا نشت فرکانسی عمدتاً در ناپیوستگی‌های مکانیکی رخ می‌دهد.
  سازه نگهدارنده چادرها عموماً از پروفیل‌های آلومینیومی اکسترودشده با مقطع دایره‌ای (سری 500) یا مربعی (سری 600) ساخته می‌شود. اتصالات فریم به‌گونه‌ای طراحی شده‌اند که بدون نیاز به ابزار و از طریق پین‌های قفل‌شونده دکمه‌ای (Button hole locking) به سرعت مونتاژ شوند. دیواره پارچه‌ای نیز توسط تسمه‌ها و بست‌های چسبی (Velcro) مقاوم به اسکلت آویزان می‌گردد.
  درب ورودی چادر حساس‌ترین نقطه در حفظ بازدهی شیلدینگ است. برای جلوگیری از نشت امواج در این ناحیه، از سیستم‌های درزگیری پیشرفته استفاده می‌شود:


  • سیستم درب مغناطیسی دوتایی :(Patented Double Magnet Door)
     مجهز به نوارهای مغناطیسی پرقدرت پیچیده شده در پارچه رسانا که فشار یکنواخت و تماس فلزی مداوم را در طول لبه‌های درب تضمین می‌کند.

  • نوارهای چسبی رسانا و زیپ‌های فلزی:
    استفاده از بست‌های Velcro رسانا و زیپ‌های متالایز شده دوبل به همراه واشرهای EMI برای مسدود کردن شکاف‌های فرکانس بالا.
    ورود کابل‌های برق یا سیگنال بدون فیلتر می‌تواند عملکرد شیلدینگ چادر را به شدت تنزل دهد.  بدین منظور، یک پنل فیلتر فلزی (Filter Plate) بر روی دیواره چادر تعبیه می‌شود که تجهیزات زیر بر روی آن قرار می‌گیرند:
  • فیلترهای خطوط قدرت :(AC/DC Filters)
     فیلترهای ورودی برق شهر (مانند 240V/10A) برای حذف نویزهای هدایتی و فرکانس‌های مزاحم روی خطوط تغذیه.
  • رابط‌های کواکسیال گذرگاه :(Coaxial Feedthroughs)
     کانکتورهای BNC، SMA و N-Type مجهز به درپوش‌های رزوه دار فلزی جهت انتقال سیگنال به تجهیزات اندازه‌گیری خارج از چادر.
  • پنجره‌های تهویه لانه‌زنبوری :(Honeycomb Vents)
     پنل‌های متخلخل با ساختار لانه‌زنبوری که بر اساس اصل راهنمای موج زیر فرکانس قطع (Waveguide below cutoff) عمل کرده و اجازه عبور جریان هوا را بدون نشت امواج RF می‌دهند.
  • گذرگاه‌های فیبر نوری :(Fiber-Optic Pass-Throughs)
     جهت انتقال داده‌های با پهنای باند بالا و تأمین روشنایی داخلی چادر بدون ایجاد تداخل الکترومغناطیسی.


• مشخصات عملکردی، استانداردها

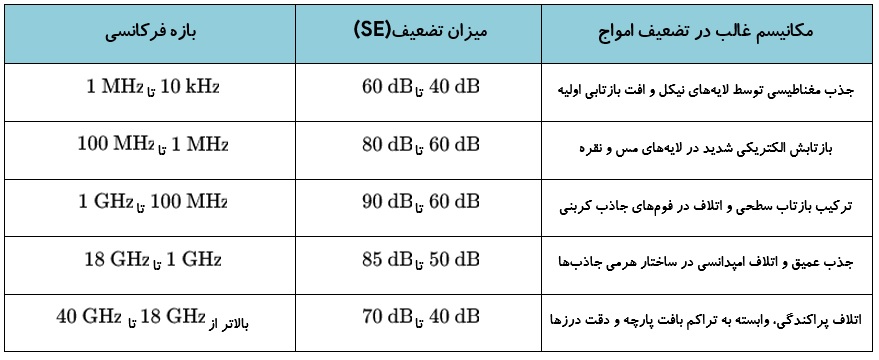

  عملکرد شیلدینگ و میزان تضعیف امواج در چادرهای آنکوئیک بر حسب فرکانس متغیر است. جدول زیر عملکرد تضعیف یک چادر دو‌لایه استاندارد را در طیف‌های مختلف فرکانسی به همراه مکانیسم اصلی تضعیف نشان می‌دهد.



  ارزیابی کیفیت و تایید عملکرد این سازه‌ها بر اساس استانداردهای مرجع بین‌المللی انجام می‌گیرد. استاندارد IEEE 299 و MIL-STD-285 روش‌های مرجع برای سنجش بازدهی شیلدینگ محفظه‌ها هستند.  همچنین استاندارد MIL-STD-461 جهت اجرای پیش‌آزمون‌های نظامی و استاندارد CISPR 25 برای ارزیابی تداخلات رادیویی در قطعات خودرویی به کار می‌روند.
  با گسترش فناوری‌های ارتباطی نسل پنجم (5G)، اینترنت اشیا و سیستم‌های راداری خودروهای خودران در فرکانس‌های میلی‌متری (mmWave)، نیاز به محیط‌های آزمون آنکوئیک سیار به شدت در حال افزایش است. توسعه پارچه‌های نانوساختار با لایه‌نشانی گرافن و فلزات چندلایه، امکان دستیابی به بازدهی شیلدینگ بالاتر در ضخامت‌های کمتر را فراهم ساخته است. چادرهای آنکوئیک به عنوان ابزاری انعطاف‌پذیر، امکان انجام آزمون‌های پیش‌انطباق (Pre-Compliance) را با هزینه‌ای بسیار کمتر از اتاق‌های ثابت فراهم کرده و روند توسعه محصولات الکترونیکی را سرعت می‌بخشند.
